主要特点：
●38／36 dB 动态范围
●内置光功率计（OPM），光源（OLS）和可视故障定位仪（VFL）
●专家模式下LSA 测量方法
●通过／失败事件和链接的阀值设置
●OPM 保存测试结果并可同时显示三波长的信息
●简易可换的接头（SC／FC／LC）
●2 个USB 口

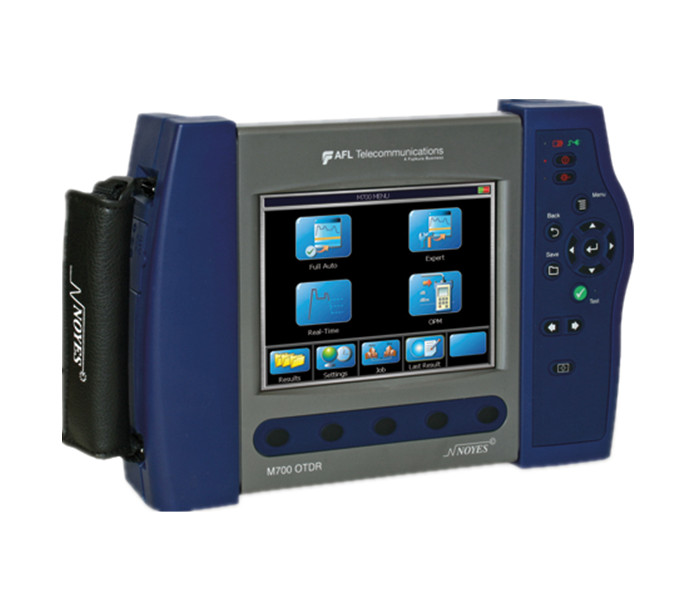

M700 便携式OTDR规格
| 发射极类型 |
激光 |
| 安全等级 |
1级（FDA 21 CFR1040.0 和1040.11） |
| 中心波长 |
1310／1550 nm |
| 动态范围（SNR＝1） |
38／36 dB （1310／1550nm） |
| 事件盲区 |
0.9 m |
| 衰减盲区 |
5.5 m |
| 脉冲宽度 |
5，10，30，100，300 ns，1，3，10，20 μs |
| 范围 |
250 m 到256 km |
| 数据点 |
可达64,000 |
| 数据点间距 |
0.25 m (距离≤4 km)
0.5 m (距离＝8 km)
距离／数据点数目 (距离≥16 km)
|
| 群折射率（GIR） |
1.4000 到1.6000 |
| 距离不确定性 |
±（1+0.0005% x 距离 + 数据点间距） |
| 曲线文件格式 |
Bellcore GR－196 版本1.1 |
| 曲线文件存贮介质 |
内部闪存 USB 盘直接从OTDR下载到PC |
| 曲线文件存贮容量 |
内部1000 个光纤测试数据 |
| 数据传输到PC |
USB盘 |
| OTDR 模式 |
全自动、实时、专家 |
| 易换接头 |
可清洁SC／ST／FC／LC |
产品常规
| 尺寸 |
27.4 x 19.3 x 7.1 cm (10.8 x 7.6 x 2.8 in) |
| 重量 |
2.3 Kg (5lb) |
| 操作温度 |
-10 到 +50 °C，0 到90％ RH |
| 存贮温度 |
-20 到 +60 °C，0 到90％ RH |
| 功率 |
可充电锂电池或AC电源适配器 |
| 电池寿命 |
8 小时连续OTDR 测试 |
| 充电时间 |
4小时 |
| 显示屏幕 |
彩色，透反6.5 英寸（16.51cm） |
光功率计规格
| 校准波长 |
850，980，1310，1490，1550，1625nm （可同时显示多至3 个波长） |
| 检测器类型 |
Filtered InGaAs |
| 测量范围 （dBm） |
+26 到 -50 dBm |
| 精确度 |
±0.25 |
| 测量单位 |
dB, dBm, mW |
| 波长识别 |
是 |
| 基准设置 |
是 |
| 数据存贮 |
是 |
| 蜂音检测 |
270Hz，330Hz，1KHz，2KHz |
可视故障定位仪功能
| 安全等级 |
IIFDA21 CFR 1040.10&1040.11; IEC 825-1:1993,
EN60825-1: 1994 |
| 波长 |
650 nm |
| 输出功率 |
0.8 mw | |
