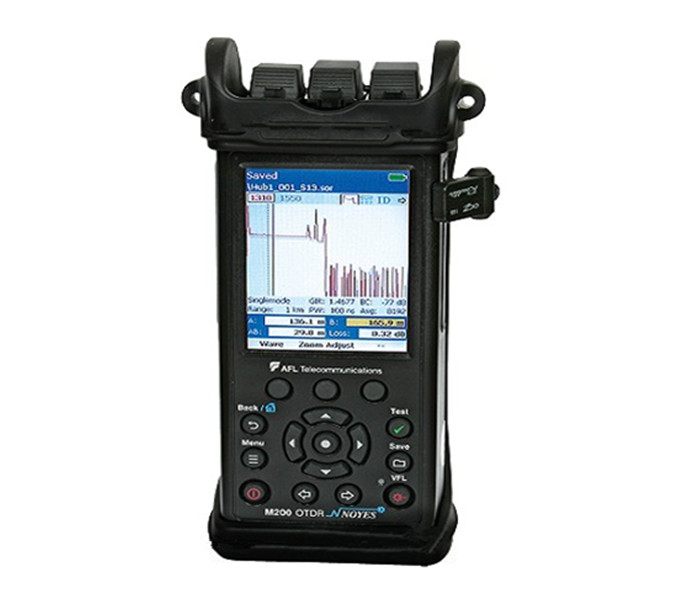

主要特点：
●手持式，重量0.9Kg
●850/1300/1310/1550 nm
●1.5 m(典型值)事件盲区
●22 dB(MM), 26 dB(SM)动态范围
●可见光故障探测器 (650nm)
●不需用工具松开，更换适配器(ST/SC/FC)
●Bellcore (GR-196), ．SOR文件格式
●可更换CF记忆卡
●鋰离子电池（电池寿命约6小时）
★FTTX ＰＯＮ网络验证和寻障
★快速探测故障位置
★熔接核实
★网络证明
产品规格：
| 安全类别 |
一类（FDA 21 CFR 1040.10 和 1040.11） |
| 中心波长 |
850/1300 nm |
1310/1550 nm |
| 波长宽度 |
20 /± 30 nm± |
20 /± 30 nm± |
| 动态范围 (SNR = 1) |
22 dB |
26 dB |
| 事件盲区1 |
1.5 m |
1.5 m |
| 衰减盲区2 |
9 m |
9 m |
| 脉宽3 |
10, Sm30, 100, 300 ns, 1, 3 |
10, Sm30, 100, 300 ns, 1, 3, 10 |
| 区间 |
250 m ~ 64 km |
250 m ~ 208 km |
| 数据点 |
直至16,000 |
直至16,000 |
| 数据点距离 |
0.25m (区间 ≤ 4km) 区间 / 16,000 (区间³ 8km) |
| 群组反射指数 |
1.4000 ~ 1.6000 |
| 曲线文件格式 |
Bellcore GR – 196 版本1.1 |
| 曲线文件存储媒介 |
内置，不灭记忆和可更换CF记忆卡 |
| 曲线文件存储量 |
内置 > 100, CF记忆卡 > 1000 |
| 距离不确定 (m) |
(1 +± 0.005% x 距离 + 数据点距离) |
可见光故障探测器
| 发射器 |
激光 |
| 安全类别 |
二类FDA 21 CFR 1040.10 和1040.11，IEC825-1:1993 EN60825-1:1994 |
| 波长 |
650 nm |
| 输出功率 (额定) |
0.8 mw |
一般规格：
| 尺寸 （连象皮套 |
23 x 11 x 7 cm |
| 重量 |
0.9 kg (2 lb) |
| 工作温度 |
-10o ~ +50oC |
| 储存温度 |
-20o ~ +60oC |
| 相对湿度 |
0 ~ 95% (无冷凝) |
| 电源 |
鋰离子电池或110/220 VAC 适配器电池 |
| 电池寿命 |
约6小时 |
| 型号 |
说明 |
测试口适配器 |
| M200-K-QUAD |
850/1300 nm多模和1310/1550 nm单模OTDR |
(2) ST, (2) SC 和 (1) FC |
| M200-K-MM |
850/1300 nm多模OTDR |
ST和 SC |
| M200-K-SM |
1310/1550 nm单模OTDR |
SC和FC | |
