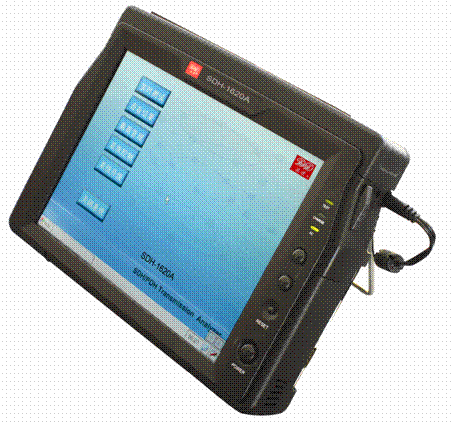

SDH-1620A型SDH/PDH传输分析仪

SDH-1620ASDH/PDH传输分析仪




u 功能

l  误码测试: 用于测试PDH传输通道和SDH传输通道的误码测试,同时进行G821G826G828G829M2100和(或)M2101误码分析,测试结果可以直接与指标进行自动比较;

l  异常与缺陷测试:发送端发生异常与缺陷事件,接收端检测异常与缺陷事件并进行记录和统计,记录事件可以表格和/或图形显示,事件记录可过滤显示;

l  开销测试:开销的仿真发送与接收分析,分常规和扩展两部分,常规部分包括J0/J1/J2/S1/V5/C2,扩展部分包括除A1/A2B1/B2/B3外的其余全部开销字节;

l  指针测试:发生G.783指针和NDF指针,实时显示指针值,记录指针变化事件,统计指针负调整次数、正调整次数、NDF次数;

l  倒换时间测试:检测保护倒换影响业务的时间;

l  时延测试:检测从发到收的信号传输时间;

l  支路扫描:自动扫描各支路状态,扫描范围可选;

l  串联监测分析:用于测试SDH通道的TCM缺陷及异常、TCM消息字串分析;

l  光功率测试:实时测试光功率。

u 特点

l  国内*款支持2.5G速率的SDH测试仪表

l  操作方便:10.4”TFT触摸屏手写笔操作,中文图形界面操作简便快捷;

l  模拟指示灯:当前和历史的告警和误码状态模拟指示灯,显示信息丰富多样,指示灯数量和类型自动根据测试信号和接口设置动态设定;

l  时钟接口:具备外时钟发送和接收接口,内时钟和外时钟输出可单*调整频偏;

l  多任务测试:多种测试任务可动态自由创建和删除;

l  事件记录:记录误码、告警事件,可用表格和图形显示,支持事件过滤选择;

l  数据管理:测试结果可保存为PDF格式、HTML格式或TXT格式,可输出到U盘或PC机进行查看和打印。

u 应用

l  停业务测试:远端环回进行测试或使用两台仪表进行对测;

l  在线测试:通过分光器或高阻跨接方式进行测试。

u 指标

通用指标

规格尺寸

290×210×60 (mm)

重量

2.2KG

显示屏

彩色10.4LCD640×480像素

操作方式

触摸屏

接口

USB10M网口、电源接口

电池

可充电锂电池

续航时间

>3小时

, 运行环境

操作温度

-10~+50

存储温度

-40~+70

操作湿度

10% ~ 90%

存储湿度

5% ~ 95%

数据存储空间

大于1G

测试接口指标-光收发接口

标称速率

STM-1155M

STM-4622M

STM-162.5G

连接器

SFP - LC

光发送波长

1310nm &1550 nm

发送光功率

1310nm

0~-15dBm,取决于所选配置

1550nm

0~-15dBm,取决于所选配置

接收灵敏度

小于-35dBm,取决于所选配置

接收过载点

大于-2dBm,取决于所选配置

接收波长范围

1100nm1580nm

测试接口指标-STM-1电口

标称速率

155.520 Mbit/s

编码

CMI

阻抗

75Ω

连接器

siemens L9,不平衡

标准

符合ITU-T G.703规范

测试接口指标-PDH接口

标称速率

2048 kbit/s8448kbit/s34368kbit/s139264kbit/s1544kbit/s44736kbit/s

编码

HDB3AMICMIB3ZSB8ZS

阻抗

输出

75Ω100Ω120Ω

输入

75Ω100Ω120Ω或高阻(>1kΩ

连接器

siemens L9,不平衡,RJ48,平衡

标准

符合ITU-T G.703规范
