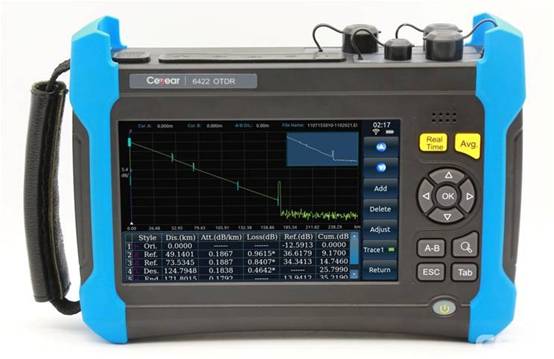

产品综述
AV6422光时域反射计具备单模1310nm、1550nm、1490nm、1625nm、1650nm，多模850nm、1300nm和定制特殊波长的测试能力，可提供单波长、多波长、在线测试等多种模块，*大动态范围46dB，可用于干线远距离多分支通信网络测试；*小事件盲区0.5m，近端的连接情况可清晰分辨；*低2.5cm采样分辨率，能够准确定位事件点。另外提供了稳定光源、光功率计、可视红光源、光纤端面检查仪等多种便捷的功能选件。
功能特点
· *大46dB动态范围，256k数据采样点；
· PON网络在线测试功能；
· 单多模一体测试功能；
· 通信光自动监测功能；
· 支持Bellcore GR196及SR-4731文件格式
快速自动测试
6422的自动测试功能使得用户无需了解更多的有关该仪器操作的细节，测试步骤变得非常简单，只需要将光纤接入产品对应OTDR端口、点击【测试】按钮即可，仪器会自动设置相应的测试条件并给出测试结果，如测试曲线和事件列表等。

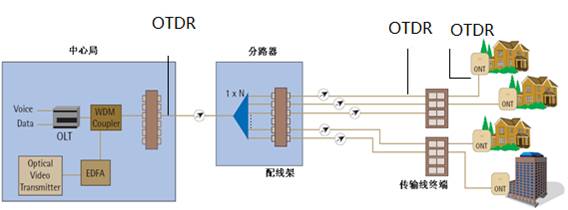

PON网络测试功能
6422是光纤接入网及FTTx的测试仪器，内置有PON网络测试功能，能够透过多达1:128的光分路器，可以实现对PON网络各分支的测试。
自动来光监测及告警功能
当OTDR测试光纤链路时，如果光纤中有通信光信号，会造成测试结果不准确，甚至会对仪器内部的探测器造成不可恢复的损坏。6422 具有对被测光纤中的通信光信号自动监测功能，被测光纤只要接入到6422的光接口中，测试阶段自动感应并监测光纤中是否有通信光信号，一旦监测到有光信号，将及时提示告警信息，为仪器提供及时的保护。
|
大动态范围 |
详见“6422 OTDR各标准模块技术规范” |
|
测距准确度 |
±(0.75+取样间隔+0.0025%×距离)(不包括折射率置入误差) (m) |
|
测距分辨率 |
0.05、0.1、0.2、0.5、1、2、4、8、16、32m |
|
测试量程 |
0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(单模)；
0.4、0.8、1.6、3.2、6.4、16、32km(850nm多模) |
|
测试脉宽 |
3、5、10、30、80、160、320、640、1280、5120、10240、20480ns
3、5、10、30、80、160、320、640、1280ns(850nm 多模) |
|
*大采样点数 |
256k |
|
线性度 |
0.03dB/dB |
|
损耗分辨率 |
0.001dB |
|
折射率设置范围 |
1.00000～1.99999(步长0.00001) |
|
距离单位 |
千米、米、千英尺、英尺 |
|
显示 |
800×480、7英寸TFT彩色LCD(标配电容触摸屏) |
|
光输出接口 |
FC/UPC（标配，可选配LC/UPC、SC/UPC、ST/UPC、 FC/APC） |
|
界面语言 |
可选简体中文、英文、俄文、韩文(可联系办事处以获得其它语言支持) |
|
外部接口 |
USB、Micro-USB、10M/100M以太网、耳机、Micro SD |
|
电源 |
AC/DC适配器：AC100V～240V、50/60Hz、1.5A
直流：17V±3V(2A)
内部锂电池：11.1V，6800mAh，电池工作时间：8小时 |
|
*大功耗 |
10W |
|
外型尺寸 |
宽×高×深=252mm×180mm×55mm |
|
重 量 |
约1.8kg |
|
环境适应性 |
工作温度：-10℃～+50℃(电池充电：5℃～40℃)
存储温度：-40℃～+70℃(电池：-20℃～60℃)
相对湿度：5%～95%，无结露 |
VFL（选件）
工作波长：650nm±20nm
输出功率：2mW(典型)
工作模式：CW、1Hz、2Hz
光功率计（选件）
波长范围：1200nm～1650nm
功率范围：-60dBm～0dBm,
不确定度：±5%(-25dBm、CW)
l 稳定光源（选件）
工作波长：与OTDR工作波长相同
输出功率：≥-5dBm
工作模式：CW、270Hz、1kHz、2kHz
6422 OTDR各标准模块技术规范
单波长模块
|
模块号 |
工作波长 |
波长 |
动态范围1(dB) |
事件盲区2（m） |
衰减盲区3（m） |
|
6422–1105 |
单模1625nm (内置滤波器) |
单
波
长 |
36 |
0.8 |
4.5 |
|
6422–1106 |
单模1650nm (内置滤波器) |
36 |
|
6422–1201 |
多模850nm |
24 |
1 |
5 |
|
6422–1202 |
多模1300nm |
36 |
双波长模块
|
模块号 |
工作波长 |
波长 |
动态范围1(dB) |
事件盲区2（m） |
衰减盲区3（m） |
|
6422–2101 |
单模1310/1550nm |
双
波
长 |
37/35 |
0.8 |
4.5 |
|
6422–2102 |
单模1310/1550nm |
42/40 |
|
6422–2103 |
单模1310/1550nm |
45/ 42 |
|
6422–2105 |
单模1550/1625nm (内置滤波器) |
36/36 |
|
6422–2107 |
单模1550 /1650nm (内置滤波器) |
36/36 |
|
6422–2109 |
单模1310/1550nm |
46/46 |
|
6422-2108 |
单模1310/1550nm |
30/28 |
1.5 |
5 |
|
6422–2201 |
多模850nm/1300nm |
26/34 |
1 |
5 |
三波长模块
|
模块号 |
工作波长 |
波长 |
动态范围1
(dB) |
事件盲区2
（m） |
衰减盲区3
（m） |
|
6422–3101 |
单模1310/1490/1550nm |
三
波
长 |
37/35/35 |
0.8 |
4.5 |
|
6422–3102 |
单模1310/1550/1625nm(滤波器，双光口) |
37/35/35 |
|
6422–3103 |
单模1310/1550/1625nm (滤波器，单光口) |
42/40/40 |
|
6422–3104 |
单模1310/1550 /1650 nm(滤波器，双光口) |
42/40/40 |
|
6422–3105 |
单模1310/1550/1650nm (滤波器，双光口) |
37/35/35 |
|
6422-3106 |
单模1310/1550/1625nm(滤波器，单光口) |
30/28/28 |
1.5 |
5 |
四波长模块
|
模块号 |
工作波长 |
波长 |
动态范围1
(dB) |
事件
盲区2
（m） |
衰减
盲区3
（m） |
|
6422–4101 |
1310/1490/1550/1625nm(滤波器，双光口) |
四
波
长 |
37/35/35/35 |
0.8 |
4.5 |
|
6422–4105 |
1310/1490/1550/1650nm(滤波器，双光口) |
37/35/35/35 |
|
6422-4001 |
单模1310/1550nm，多模850/1300nm |
37/35/26/34 |
1.5 |
5 |
|
6422-4002 |
单模1310/1550nm，多模850/1300nm |
30/28/24/28 |
注：1.环境温度23℃±5℃，*大测试脉冲宽度，平均时间大于180s，SNR=1。
2.量程≤1.6km、脉宽3ns，光纤端面反射损耗≥40dB，典型值。
3.量程≤1.6km、脉宽5ns或更小脉冲，光纤端面反射损耗≥50dB，典型值
主机型号
硬件选件
|
编号 |
名称 |
描述 |
|
6422-1105 |
单模1625nm (内置滤波器) |
36dB动态范围 |
|
6422-1106 |
单模1650nm (内置滤波器) |
36dB动态范围 |
|
6422-1201 |
多模850nm |
24dB动态范围 |
|
6422-1202 |
多模1300nm |
36dB动态范围 |
|
6422-2101 |
单模1310/1550nm |
37/35dB动态范围 |
|
6422-2102 |
单模1310/1550nm |
42/40dB动态范围 |
|
6422-2103 |
单模1310/1550nm |
45, , /42dB动态范围 |
|
6422-2105 |
单模1550/1625nm (内置滤波器) |
36/36dB动态范围 |
|
6422-2107 |
单模1550 /1650nm (内置滤波器) |
36/36dB动态范围 |
|
6422-2109 |
单模1310/1550nm |
46/46dB动态范围 |
|
6422-2108 |
单模1310/1550nm |
30/28dB动态范围 |
|
6422-2201 |
多模850nm/1300nm |
26/34dB动态范围 |
|
6422-3101 |
单模1310/1490/1550nm |
37/35/35dB动态范围 |
|
6422-3102 |
单模1310/1550/1625nm(滤波器，双光口) |
37/35/35dB动态范围 |
|
6422-3103 |
单模1310/1550/1625nm (滤波器，单光口) |
42/40/40dB动态范围 |
|
6422-3104 |
单模1310/1550 /1650 nm(滤波器，双光口) |
42/40/40dB动态范围 |
|
6422-3105 |
单模1310/1550/1650nm (滤波器，双光口) |
37/35/35dB动态范围 |
|
6422-3106 |
单模1310/1550/1625nm(滤波器，单光口) |
30/28/28dB动态范围 |
|
6422-101 |
1310/1490/1550/1625nm(滤波器，双光口) |
37/35/35/35dB动态范围 |
|
6422-105 |
1310/1490/1550/1650nm(滤波器，双光口) |
37/35/35/35dB动态范围 |
|
6422-4001 |
单模1310/1550nm，多模850/1300nm |
37/35/26/34dB动态范围 |
|
6422-4002 |
单模1310/1550nm，多模850/1300nm |
30/28/24/28dB动态范围 |
标配附件
|
编号 |
名称 |
描述 |
|
6422光时域反射计主机 |
内含锂电池 |
|
|
电源线组件 |
输入电压100-240V，50-60Hz，2.0A 输出电压15V，输出电流4A |
|
|
用户手册 |
|
|
|
产品合格证 |
|
|
|
软包 |
|
|
|
