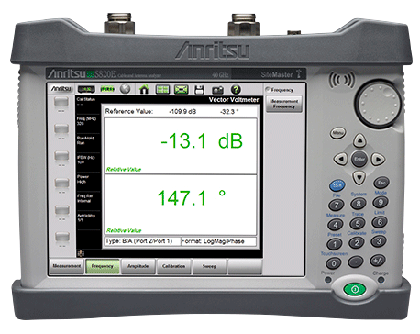

| Microwave Site Master™ 手持式电缆与天线分析仪S820E |
|
|
概述：
选件：
|
频率选项（仅选择一个频率选项） |
|
|
|
|
选件 |
描述 |
选件订购号 |
|
选件 708 |
1 MHz 到 8 GHz，N(f) 型端口
|
S820E-0708 |
|
选件 714 |
1 MHz 到 14 GHz，N(f) 型端口
|
S820E-0714 |
|
选件 720 |
1 MHz 到 20 GHz，通用 K(m) 型端口（与 3.5mm & SMA 兼容） |
S820E-0720 |
|
选件 730 |
1 MHz 到 30 GHz，通用 K(m) 型端口（与 3.5mm & SMA 兼容）
|
S820E-0730 |
|
选件 740 |
1 MHz 到 40 GHz，通用 K(m) 型端口（与 3.5mm & SMA 兼容）
|
S820E-0740 |
|
仪表型号选件 |
|
|
|
|
选件 |
描述 |
选件订购编号 |
|
选件440
矢量网络分析仪模式 |
提供了双端口双向扫描,4个S参数同时测量功能及用户可配置的四窗口显示功能。生成兼容行业标准格式的S2P文件(3种类型的S2P文件可选)。S2P文件可导入到Anritsu的台式VNA(VectorStar™和ShockLine™)，便于现场和实验室测量结果的对比。
|
, ,
S820E-0440 |
|
选件441 |
矢量电压表具备A/B ＆B/A比值功能：
提供1端口反射测量， 2端口传输测量，再加上A/B或B/A比值功能。无需任何其他选件支持A/B或B/A测量。用于反射或传输测量的矢量误差校准功能，可进行绝对DUT测量。表显示提供了多达12个设备+ 1个引用的同步测量，十分方便。当A/B或B/A功能是必需时，可作为简易替换取代传统的矢量电压表。 |
S820E-0441 |
校准件：
性能，全温度范围同轴校准件
|
型号 |
频率范围 |
连接器 |
通过 |
RL 规格 (负载) |
技术数据表 |
|
OSLN50A-8 |
DC to 8 GHz |
N(m) |
否 |
6/8 GHz ≥ 42/37 dB |
11410-00733 |
|
OSLNF50A-8 |
DC to 8 GHz |
N(f) |
否 |
6/8 GHz ≥ 42/37 dB |
11410-00735 |
|
TOSLN50A-8 |
DC to 8 GHz |
N(m) |
是 |
6/8 GHz ≥ 42/37 dB |
11410-00737 |
|
TOSLNF50A-8 |
DC to 8 GHz |
N(f) |
是 |
6/8 GHz ≥ 42/37 dB |
11410-00739 |
|
OSLN50A-18 |
DC to 18 GHz |
N(m) |
否 |
6/9/18 GHz ≥ 42/37/33 dB |
11410-00734 |
|
OSLNF50A-18 |
DC to 18 GHz |
N(f) |
否 |
6/9/18 GHz ≥ 42/37/33 dB |
11410-00736 |
|
TOSLN50A-18 |
DC to 18 GHz |
N(m) |
是 |
6/9/18 GHz ≥ 42/37/33 dB |
11410-00738 |
|
TOSLNF50A-18 |
DC to 18 GHz |
N(f) |
是 |
6/9/18 GHz ≥ 42/37/33 dB |
11410-00740 |
|
TOSLK50A-20 |
DC to 20 GHz |
K(m) |
是 |
10/20 GHz ≥ 42/36 dB |
11410-00741 |
|
TOSLKF50A-20 |
DC to 20 GHz |
K(f) |
是 |
10/20 GHz ≥ 42/36 dB |
11410-00743 |
|
TOSLK50A-40 |
DC to 40 GHz |
K(m) |
是 |
10/20/30/40 GHz ≥ 42/36/32/30 dB |
11410-00742 |
|
TOSLKF50A-40 |
DC to 40 GHz |
K(f) |
是 |
10/20/30/40 GHz ≥ 42/36/32/30 dB |
11410-00744 |
选件：
|
频率选项（仅选择一个频率选项） |
|
|
|
|
选件 |
描述 |
选件订购号 |
|
选件 708 |
1 MHz 到 8 GHz，N(f) 型端口
|
S820E-0708 |
|
选件 714 |
1 MHz 到 14 GHz，N(f) 型端口
|
S820E-0714 |
|
选件 720 |
1 MHz 到 20 GHz，通用 K(m) 型端口（与 3.5mm & SMA 兼容） |
S820E-0720 |
|
选件 730 |
1 MHz 到 30 GHz，通用 K(m) 型端口（与 3.5mm & SMA 兼容）
|
S820E-0730 |
|
选件 740 |
1 MHz 到 40 GHz，通用 K(m) 型端口（与 3.5mm & SMA 兼容）
|
S820E-0740 |
|
仪表型号选件 |
|
|
|
|
选件 |
描述 |
选件订购编号 |
|
选件440
矢量网络分析仪模式 |
提供了双端口双向扫描,4个S参数同时测量功能及用户可配置的四窗口显示功能。生成兼容行业标准格式的S2P文件(3种类型的S2P文件可选)。S2P文件可导入到Anritsu的台式VNA(VectorStar™和ShockLine™)，便于现场和实验室测量结果的对比。
|
S820E-0440 |
|
选件441 |
矢量电压表具备A/B ＆B/A比值功能：
提供1端口反射测量， 2端口传输测量，再加上A/B或B/A比值功能。无需任何其他选件支持A/B或B/A测量。用于反射或传输测量的矢量误差校准功能，可进行绝对DUT测量。表显示提供了多达12个设备+ 1个引用的同步测量，十分方便。当A/B或B/A功能是必需时，可作为简易替换取代传统的矢量电压表。 |
S820E-0441 |
校准件：
性能，全温度范围同轴校准件
|
型号 |
频率范围 |
连接器 |
通过 |
RL 规格 (负载) |
技术数据表 |
|
OSLN50A-8 |
DC to 8 GHz |
N(m) |
否 |
6/8 GHz ≥ 42/37 dB |
11410-00733 |
|
OSLNF50A-8 |
DC to 8 GHz |
N(f) |
否 |
6/8 GHz ≥ 42/37 dB |
11410-00735 |
|
TOSLN50A-8 |
DC to 8 GHz |
N(m) |
是 |
6/8 GHz ≥ 42/37 dB |
11410-00737 |
|
TOSLNF50A-8 |
DC to 8 GHz |
N(f) |
是 |
6/8 GHz ≥ 42/37 dB |
11410-00739 |
|
OSLN50A-18 |
DC to 18 GHz |
N(m) |
否 |
6/9/18 GHz ≥ 42/37/33 dB |
11410-00734 |
|
OSLNF50A-18 |
DC to 18 GHz |
N(f) |
否 |
6/9/18 GHz ≥ 42/37/33 dB |
11410-00736 |
|
TOSLN50A-18 |
DC to 18 GHz |
N(m) |
是 |
6/9/18 GHz ≥ 42/37/33 dB |
11410-00738 |
|
TOSLNF50A-18 |
DC to 18 GHz |
N(f) |
是 |
6/9/18 GHz ≥ 42/37/33 dB |
11410-00740 |
|
TOSLK50A-20 |
DC to 20 GHz |
K(m) |
是 |
10/20 GHz ≥ 42/36 dB |
11410-00741 |
|
TOSLKF50A-20 |
DC to 20 GHz |
K(f) |
是 |
10/20 GHz ≥ 42/36 dB |
11410-00743 |
|
TOSLK50A-40 |
DC to 40 GHz |
K(m) |
是 |
10/20/30/40 GHz ≥ 42/36/32/30 dB |
11410-00742 |
|
TOSLKF50A-40 |
DC to 40 GHz |
K(f) |
是 |
10/20/30/40 GHz ≥ 42/36/32/30 dB |
11410-00744 |
|
|
