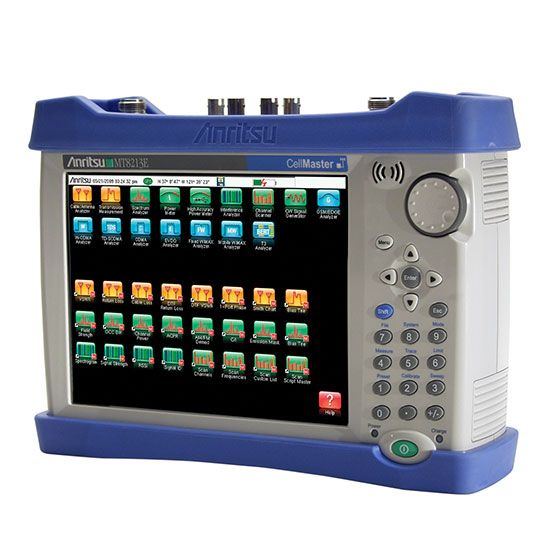

概述：
- 集 30种分析仪的功能于一体
- 电缆和天馈线分析仪： 2 MHz – 6 GHz
- 回波损耗，电缆损耗，VSWR，故障定位
- 相位，2端口传输测量
- 频谱分析仪： 9 kHz – 6 GHz
- 带有干扰定位地图功能的干扰分析仪，GPS
- 高精度功率计
- 3GPP，包括LTE/LTE-A、3GPP2、WiMAX信号分析仪
- ISDB-T和DVB-T/H信号分析仪
- CPRI RF 测量
- 室内室外覆盖地图
- 易于使用的触摸屏
- USB 连接
- 紧凑的手持型设计
- PIM告警 (可下载 easyTest™ 脚本)
应用：
电缆和天馈线分析仪亮点
- 测量: 回波损耗, VSWR, 电缆损耗, DTF故障点定位, 相位
- 2端口传输测量: 高/低输出功率
- 扫描速度: 1 msec/点,典型值
- 显示 : 单曲线或双曲线显示，触摸屏
- 校准: OSL手动校准, InstaCal™自动校准, 和 FlexCal™灵活校准方式
- 偏置T电路: 32 V 内部
频谱仪和干扰分析仪亮点
- 测量: 占用带宽, 信道功率, ACPR, C/I, 覆盖地图
- 干扰分析仪: 频谱图, 三维频谱瀑布图，RSSI, Signal ID信号识别, 干扰地图
- 动态范围: > 102 dB ， 1 Hz RBW
- DANL显示平均噪声电平: -162 dBm ，1 Hz RBW
- 相位噪声: -100 dBc/Hz 大 @ 10 kHz偏移，载波 1 GHz
- 频率精度: < ±50 ppb，GPS开
信号分析仪亮点
- 3GPP信号分析仪： GSM/EDGE, W-CDMA/HSPA+, TD-SCDMA/HSPA+, LTE/LTE-A, TD-LTE/LTE-A
- 3GPP2信号分析仪： cdmaONE/CDMA2000 1X, CDMA2000 1xEV-DO
- IEEE 802.16 信号分析仪：固定WiMAX, 移动WiMAX
- 数字电视 ISDB-T, DVB-T/H 信号分析仪
- 20 MHz解调带宽
CPRI RF 亮点
- CPRI 频谱
- CPRI 光谱
- 层 2 报警
- SFP 数据
选件：
|
选件 |
描述 |
|
MT8213E-0021 |
2端口传输测量 |
|
MT8213E-0010 |
高电压可变偏置Tee电路 |
|
MT8213E-0031 |
内置GPS 接收机 (需要天线, 单独销售) |
|
MT8213E-0413 |
以太网连接 |
|
|
MT8213E-0019 |
高精度功率计 (需要USB 功率传感器) |
|
|
MT8213E-0025 |
干扰分析仪(推荐选件31) |
|
MT8213E-0027 |
信道扫描 |
|
|
MT8213E-0431 |
覆盖地图 (需要选件31) |
|
|
MT8213E-0444 |
EMF 测量系统 |
|
MT8213E-0090 |
门扫描 |
|
|
MT8213E-0028 |
C/W 信号发生器 (需要CW 信号发生器套件, P/N 69793) |
|
|
|
MT8213E-0880 |
GSM/EDGE 测量 |
|
|
|
MT8213E-0881 |
W-CDMA/HSPA+ 测量 (推荐选件31。) |
|
|
|
MT8213E-0882 |
TD-SCDMA/HSPA+ 测量 (需要选件31以实现全部功能。) |
|
|
|
MT8213E-0883 |
LTE/LTE-A FDD/TDD 测量 (需要选件31以实现全部功能。) |
|
|
|
MT8213E-0884 |
CDMA/EV-DO 测量 (需要选件31以实现全部功能。) |
|
|
|
MT8213E-0885 |
WiMAX 固定/移动测量 (需要选件31以实现全部功能。) |
|
|
|
MT8213E-0030 |
ISDB-T 数字视频测量 |
|
MT8213E-0032 |
ISDB-T SFN 测量 |
|
MT8213E-0079 |
ISDB-T BER 测量 (需要选件30。不能与选件751或一起应用) |
|
|
|
MT8213E-0064 |
DVB-T/H数字视频测量 |
|
MT8213E-0078 |
DVB-T/H SFN 测量 |
|
MT8213E-0057 |
DVB-T/H BER 测量(需要选件64。不能与选件751或一起应用) |
|
|
|
MT8213E-0751 |
CPRI RF测量 (1 SFP 端口)(不能与选件57，选件79或选件一起订购) |
|
|
MT8213E-0098 |
标准校准 |
|
MT8213E-0099 |
高级校准 |
|
