产品介绍：
重2.1kg，包括电池
高速熔接（6秒）
高速加热（14秒）
G.657光纤自动熔接功能
简单多样化
触摸屏操作
250、900松紧套光纤用通用夹钳
可选型加热器操作
支持双向熔接操作
双面式涂层夹
配备快速上手用户培训视频
坚固耐用
IP52等级、高度76cm 5面跌落
自动放电校正
高速熔接
互联网远程支持
通过互联网升级软件
通过互联网进行远程互动维护
|
项目 |

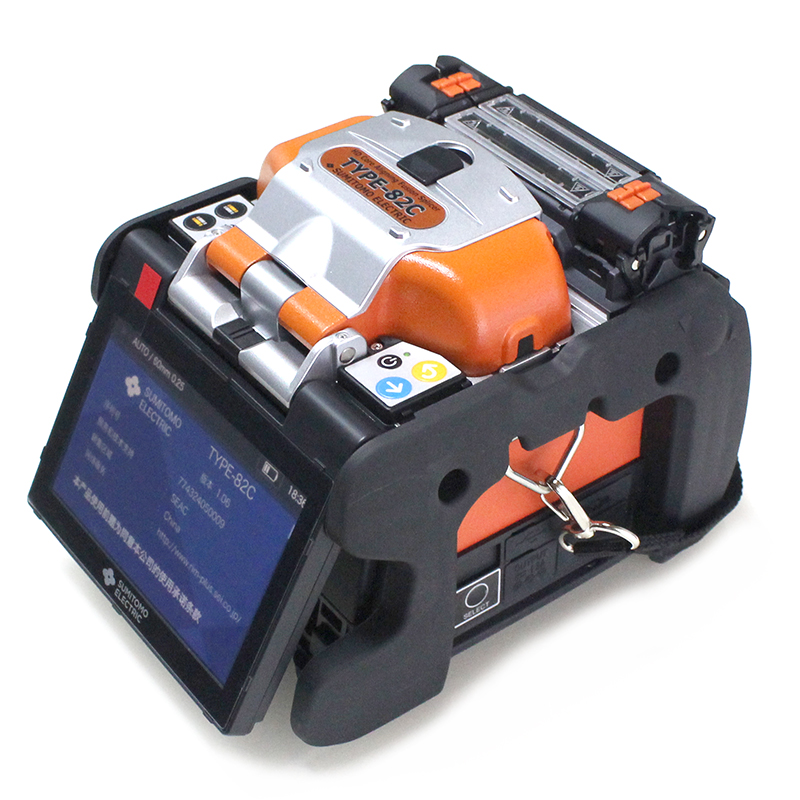

TYPE-82C |
|
适用光纤 |
材料 |
石英玻璃 |
|
种类型号 |
SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657)、EDF |
|
光纤直径 |
包层直径：80mm~150mm、涂层直径：100mm~1,000mm |
|
适用光纤或光缆尺寸 |
F1,000mm以下 |
皮线光缆(2.0×3.1mm)、室内光缆(2.0×2.0mm) |
|
切割长度 |
5~16mm |
10mm |
|
标准性能 |
熔接损耗(标准) ※1 |
SMF: 0.02dB、MMF: 0.01dB、DSF: 0.04dB、NZDSF: 0.04dB |
|
熔接循环时间(标准) |
6秒(快速模式)、7秒(SMF标准模式)、8秒(自动模式) |
|
加热循环时间(标准) |
14秒（细型热缩套管60mm，0.25 Quick模式） |
|
熔接和加热循环※2 |
约200 |
|
光纤视图和放大倍数 |
两个CMOS摄像机观测、X或Y单轴视图320X(缩放700倍)、X和Y双轴视图88倍 |
|
程序 |
熔接程序 |
大300 |
|
加热程序 |
大100 |
|
功能 |
损耗推定 |
已提供 |
|
熔接图像捕获/熔接数据存储 |
200图像/10,000熔接数据 |
|
张力测试 |
1.96-2.09N |
|
熔接衰减 |
0.1dB至15dB、增量为0.1dB |
|
250mm、900mm松紧套光纤用通用夹钳 |
已提供 |
|
双面式涂层夹 |
已提供 |
|
双自动独立加热器 |
已提供(美国*7,412,146) |
|
可选型加热器操作 |
已提供 |
|
快速上手用户培训视频 |
已提供 |
|
自动放电校正 |
针对环境条件变化自动进行补偿 |
|
放电试验 |
已提供
|
|
显示剩余熔接和加热循环 |
已提供(电池模式) |
|
远程互动维护 |
已提供 |
|
尺寸/重量 |
尺寸 |
120W×154D×130Hmm(不带抗震橡胶) |
|
重量 |
1,8kg(不包括电池)、2.1kg(包括电池) |
|
显示器 |
4.1英寸触摸屏彩色LCD显示器 |
|
端子 |
DC输出 |
DC12V(用于JR-6) |
|
USB端口 |
USB2.0(mini-B型) |
|
存储媒体 |
SD/SDHC内存卡 |
|
电源 |
AC输入 |
100~240V、50/60Hz(ADC-1430) |
|
DC输入 |
10~15V |
|
电池模块 |
锂离子11.1V、6,400mAh(BU-16) |
|
工作条件 |
海拔0~6,000m、温度-10~+50℃、湿度0~95% (无结露)、风速15m/s以下 |
|
存放条件 |
温度-40~+80℃、湿度0~95% (无结露)、电池-20~+30℃(长期) |
|
电极寿命 |
3,000次弧光放电※3 |
※1:当所使用光纤与 Sumitomo光纤一致时。
※2:熔接和加热循环可能根据电池状态和工作环境而变化。
※3:电极寿命可能根据工作环境而变化。
标准配置
|
部件名 |
型号 |
数量 |
|
主机 |
TYPE-82C |
1pc |
|
电池模块 |
BU-16 |
1pc |
|
电源模块 |
ADC-1430 |
1pc |
|
电源线 |
PC-AC |
1pc |
|
冷却托盘 |
－ |
1pc |
|
备用电极 |
ER-10 |
1pair |
|
操作CD手册 |
－ |
1pc |
|
快速参考指南 |
－ |
1pc |
|
带工作台的携带式仪器箱 |
CC-82 |
1pc |
|
拉手 |
－ |
1pc
|
|
