“G-link TF500光缆故障追踪仪”详细介绍
光缆故障追踪仪的两大功能：

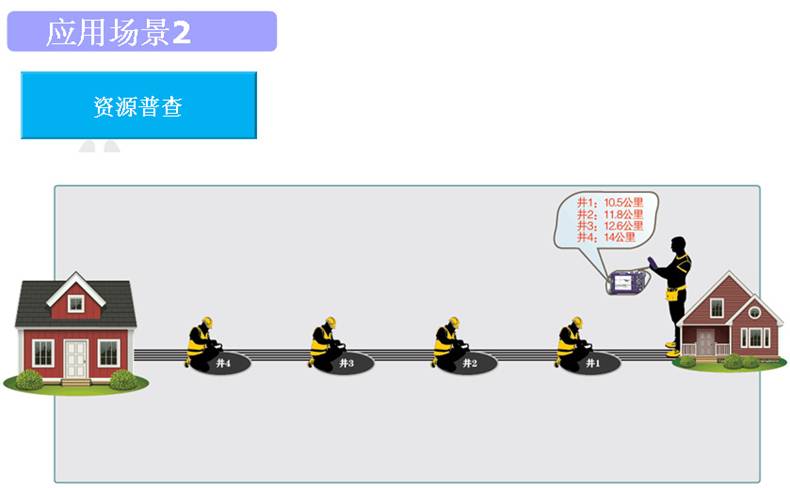

1.光缆普查：
使用普查功能确定目标光缆。

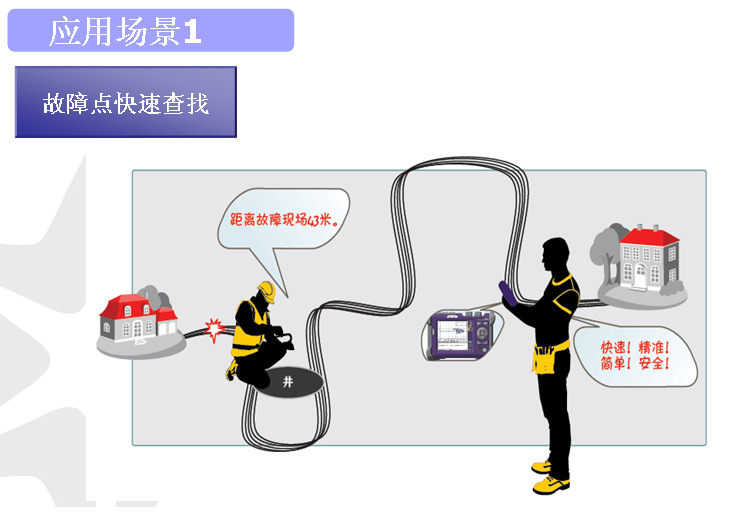

2.追踪定位：
测试出光缆操作者与仪表的距离，同时也可以计算出光缆操作者与光缆末端的距离，通过该距离，指导光缆操作者向目标前进，逐步接近目标位置，引导你在短时间内达到故障现场。
技术指标：
定位误差：±10m
测试距离：50km
弯曲直径：0.5~1m
光缆的弯曲/恢复周期5s、15s、30s可选
末端无效弯曲距离（弯曲位置与故障点位置的距离）：25m
测试光缆距离：20 m
“G-link TF500光缆故障追踪仪”其他说明
|
追踪功能 |
定位误差(m) |
±10 |
|
长追踪距离(km) |
50 |
|
末端无效追踪距离(m) |
40 |
|
短追踪距离(m) |
20 |
|
光缆形变直径(m) |
1 |
|
普查功能 |
长普查距离(km) |
50 |
|
短普查距离(m) |
0 |
|
光缆形变直径(m) |
1 |
|
OTDR功能 |
距离范围(km) |
0.3至180 |
|
事件盲区(m) |
2.5 |
|
衰减盲区(m) |
15 |
|
动态范围(dB) |
35 |
|
脉冲宽度(ns) |
5、20、40、80、160、320、640、1280、2560、5120、10240、20480 |
|
线性度(dB/dB) |
±0.05 dB/dB |
|
损耗阈值(dB) |
0.01 |
|
损耗分辨率(dB) |
0.01 |
|
采样分辨率(m) |
0.125至8 |
|
采样点 |
≥64K |
|
距离不确定度(m) |
±(1 m + 5×10-5×距离+取样间距) |
|
迹线存储容量 |
SD卡（4G）,＞10000条 |
|
测量时长 |
用户自定义，5秒、10秒、15秒、30秒、1分钟、2分钟、3分钟可选 |
|
波长 |
追踪、普查功能：1550nm |
OTDR功能：1310/1550nm |
|
光纤连接器 |
FC/UPC（可互换SC/ST） |
|
显示屏 |
5.6’触摸屏 |
|
电源 |
DC12V/3A |
|
电池 |
双锂电池（7.4V 10.4Ah），连续工作≥10小时 |
|
功率 |
≤6W |
|
体积（H×W×L） |
65×150×235mm |
|
重量 |
1.5Kg（含电池） |
|
工作温度 |
-10~50℃ |
|
储存温度 |
-20~70℃ |
