CAA-100A系列天馈线频谱测试仪
产品特点：
l 支持天馈仪，频谱仪，TPM功率计，DPM功率计四大模块功能
l 天馈功能覆盖1MHz-4.4GHz，60dB大动态范围
l 频谱功能覆盖300MHz-4GHz，100dB大动态范围
l 天馈功能和频谱功能共用端口测试，方便快捷
l 广泛适用于2G/3G/4G/WiMAX等制式下测试
l 限制线/标志线/曲线运算等迹线智能判断功能
l 8小时续航时间
l 7寸LCD彩色触摸大屏显示
l 仪表文件批量编辑/删除/过滤等管理功能
产品功能：

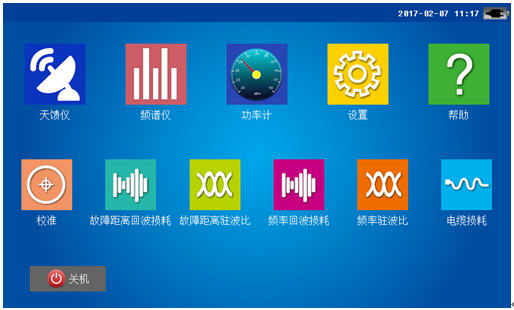

1 支持多种测量模式
2 可选配多种选件
3 测试曲线智能分析、判断
4 便捷、精确的校准方式：单端口“T型”校准件&ECAL电子校准件
5 回损/驻波比即时切换
6 仪表可实现批量处理测试文件
7 仪表支持现场校准电缆并获取电缆参数
8 支持手动设置频率和选择预设频率
10 功能的频谱分析模块

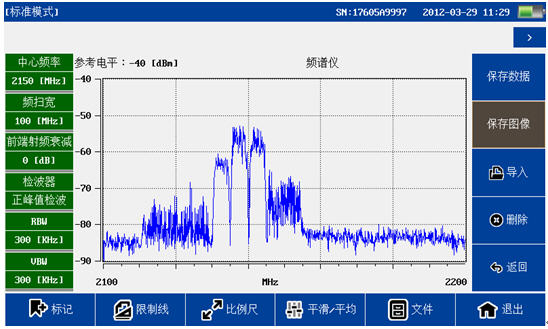

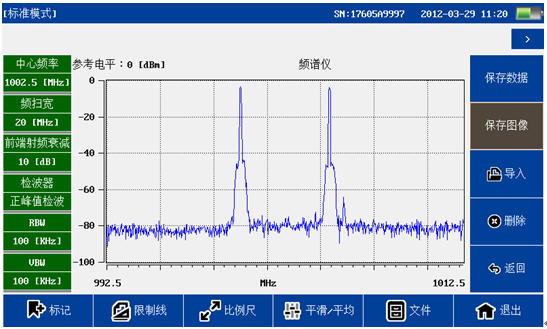

1) 频谱测量功能
2) 天线测试功能
WCDMA制式
CDMA制式
11 功能的CAA Workbench上位机分析软件
技术指标：
|
型号 |
CAA-100A |
|
性能指标（天馈部分） |
|
基本性能 |
|
|
频率范围 |
1-4400MHz |
|
频率分辨率 |
1kHz |
|
频率精度 |
±2.5ppm |
|
输出电平 |
0dBm （典型） |
|
测量速度 |
2ms/pt |
|
测量点数 |
137,275,551,1103 |
|
方向性 |
42dB（校准后） |
|
抗干扰能力 |
17dBm通道，-5dBm频率 |
|
频率测试性能 |
|
|
回波损耗范围 |
0-60dB |
|
回波损耗分辨率 |
0.01dB |
|
驻波比范围 |
1-65 |
|
驻波比分辨率 |
0.01 |
|
电缆损耗范围 |
0-30dB |
|
电缆损耗分辨率 |
0.01dB |
|
DTF测试性能 |
|
|
回波损耗范围 |
0-60dB |
|
驻波比范围 |
1-65dB |
|
距离范围 |
1500米 |
|
分辨率 |
1.5*10^8*Vp/(F2-F1)
Vp：电缆传播速度；F1，F2：起始和截止频率 |
|
性能指标（频谱部分） |
|
频率指标 |
|
|
频率范围 |
300-4000MHz |
|
频率分辨率 |
1kHz |
|
频率稳定性 |
±2.5ppm |
|
频率扫描宽度 |
1-3700MHz |
|
RBW带宽 |
1k-300kHz(1,3,10步进) |
|
VBW带宽 |
1k-300kHz(1,3,10步进) |
|
RBW/VBW |
1,3,10 |
|
幅度指标 |
|
|
衰减器范围 |
30dB |
|
衰减器步进 |
5dB |
|
大输入安全电平 |
+26dBm |
|
三阶交调 |
>+15dBm (典型值) |
|
二次谐波失真 |
<-70dBc |
|
显示平均底噪(DANL) |
<-130dBm/Hz |
|
精度 |
±1.5dB@25±5℃（典型值） |
|
单边带相位噪声@1GHz |
-85dBc/Hz @ 10kHz 偏移
-120dBc/Hz @ 1MHz 偏移 |
|
残留杂散 |
<-85dBm |
|
显示方式 |
|
|
动态范围 |
<=100dB |
|
测量范围 |
DANL to 20dBm |
|
参考电平范围 |
-80dBm - 30dBm |
|
幅度单位 |
对数模式(dBm,dBv,dBmv,dBuv) |
|
检波方式 |
采样检波，正峰值检波，负峰值检波，平均检波,标准检波 |
|
触发方式 |
自由触发，视频触发 |
|
VSWR |
2.2:1（典型值） |
|
通用指标 |
|
连接器类型 |
N型阴头 |
|
输入阻抗 |
50欧姆 |
|
显示器 |
7英寸电阻触摸屏，800*480分辨率 |
|
数据接口 |
1个USB Host接口，
1个USB Device接口，
1个10M/100M 自适应LAN口 |
|
存储空间 |
>2000条曲线 |
|
语言 |
中文，英文，西语 |
|
内置电池 |
11.1V 7800mAh 锂充电电池 |
|
外部适配器 |
110 – 240, 50 - 60Hz AC输入，16V 3.75A DC输出 |
|
工作温度 |
-10℃ - 50℃ |
|
保存温度 |
-40℃ - 70℃ |
|
相对湿度 |
0-85% (无结露) |
|
重量 |
2.5kg（净重） |
|
体积(长×宽×高) |
290×175×75 mm |
|
TPM 模块（选件）---终端式射频功率计 |
|
频率范围 |
50-4000MHz |
|
功率范围 |
-40 - 20 dBm |
|
大可承受功率 |
<23 dBm |
|
测试精度 |
≤±0.3db (15 - 35℃)；≤±0.5dB( 0 - 50℃) |
|
输入驻波比 |
<1.2 |
|
Burst 宽度 |
1us-60ms |
|
小测试周期 |
15Hz |
|
视频带宽 |
5MHz |
|
小脉冲宽度 |
200ns |
|
时间分辨率 |
四档：0.1us,1us,15us,150us |
|
调制信号峰均比 |
<12dB |
|
CCDF 测试范围 |
0.1% - 100% |
|
CCDF 测试精度 |
±3% |
|
突发信号占空比 |
0.1% - 100% |
|
供电方式 |
USB |
|
工作温度 |
0℃ - 50℃ |
|
保存温度 |
-20℃ - 70℃ |
|
相对湿度 |
0-85% (无结露) |
|
重量 |
0.3kg |
|
体积(长×宽×高) |
125×45×35mm |
|
DPM 模块（选件）---通过式射频功率计 |
|
均值测量 |
|
|
频率范围 |
300-4200MHz |
|
功率范围 |
100mW-200W |
|
动态范围 |
≥33 dB |
|
插入损耗 |
≤0.1 dB |
|
驻波比 |
1.05-99.9 |
|
方向性 |
≥30 (<3GHz); ≥28 (>3GHz) |
|
测试精度 |
±4% +0.05W(0℃ - +15℃ 或 +35℃ - +50℃增加3%) |
|
输入阻抗 |
50Ω |
|
射频接口 |
N型阴接口 |
|
数据接口 |
USB |
|
峰值测量 |
|
|
功率范围 |
100mW-500W |
|
测量精度 |
突发脉冲宽度> 200 µs：±7%；
1 µs <突发脉冲宽度< 200 µs：±10%
0.5 µs <突发脉冲宽度< 1 µs：±15% ；
突发脉冲宽度< 0.5 µs：± 20% |
|
峰均比 |
0 - 12dB |
|
CCDF |
|
|
测试范围 |
0.1% - 100% |
|
测试精度 |
±3% |
|
阈值测量范围 |
50mW - 500W |
|
突发功率 |
|
|
功率范围 |
100mW - 200W |
|
突发宽度 |
1us - 60ms |
|
小测试频率 |
15Hz |
|
占空比 |
0.001 - 1 |
|
测试精度 |
±6% +0.05W |
|
通用指标 |
|
|
供电方式 |
USB |
|
工作温度 |
-10℃ -50℃ |
|
保存温度 |
-20℃ -70℃ |
|
相对湿度 |
0-85% (无结露) |
|
重量 |
0.48kg |
|
体积(长×宽×高) |
130×124×34mm |
*上述参数如有变化，恕不另行通知。
订购信息：
标准配置：
CAA-100A主机，锂电池，AC适配器，CD（上位机软件，使用说明书），便捷包，T型校准件。
可选配置：
TPM模块-终端式射频功率计；
DPM模块-通过式频谱功率计;
ECAL电子校准件
