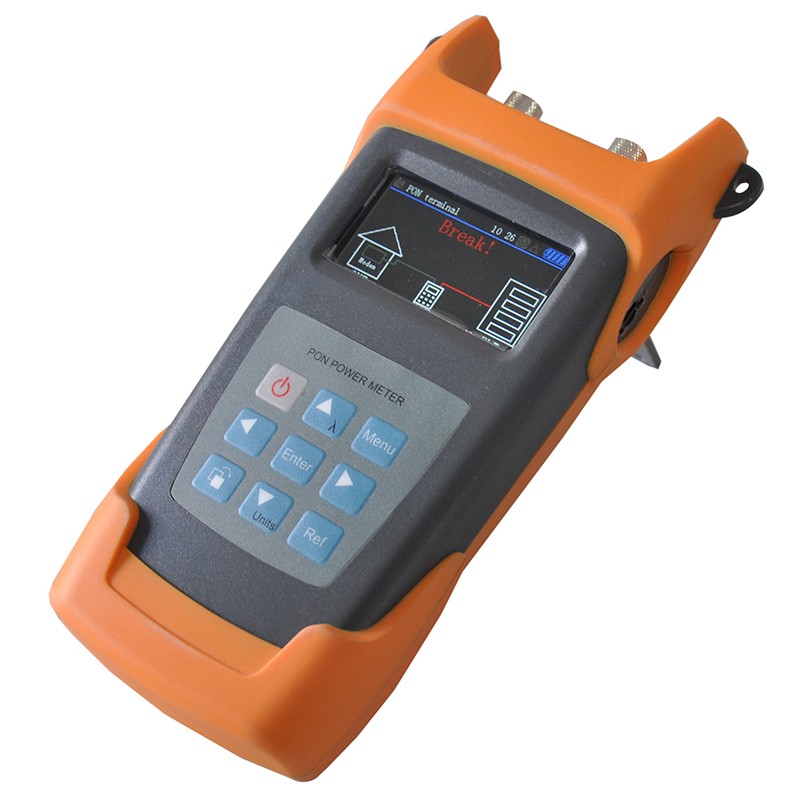

W3229 PON终端测试仪可智能判断ONU、OLT的6种状态：

1-1：光纤断线状态(Break)；

此时液晶显示器显示OLT至JW3229的连线为红色状态，且连线上打，JW3329至ONU的连线为灰色状态，液晶显示器文字以红色字体显示“Break”或“断线”。

1-2：终端设备正常运行状态（Online）；

    此时液晶显示器显示OLT、JW3229、ONU间的连线为绿色状态，液晶显示器文字以绿色字体显示“Online”或“在线”。

1-3：光纤链路损耗过大或ONU发光太弱；

    此时液晶显示器显示OLT至JW3229端的连线为绿色状态，JW3229至ONU端的连线为灰色状态，液晶显示器文字以红色字体显示：“ONU BAD”或“终端 损耗过大”，字体以闪烁显示。

1-4：光猫未上电状态(No Power)

    此时液晶显示器显示OLT至JW3229端的连线为绿色状态；JW3229至ONU端的连线为红色状态，且连线上打；液晶显示器文字以红色字体显示“No Power”或“终端未上电”，字体以闪烁显示。

1-5：光纤头脱落或未插入光猫状态(Fall  off)；

        此时液晶显示器显示OLT至JW3229端的连线为绿色状态；JW3229至ONU端的连线断开，且为红色状态；液晶显示器文字以红色字体显示“Fall Off”或“未插入终端”，字体以闪烁显示。

1-6：光猫出现异常发光，呈现“流氓猫”状态

        此时液晶显示器显示OLT至JW3229端的连线为绿色状态；JW3229至ONU端的连线为红色加粗闪烁状态；液晶显示器文字以红色字体显示“ONU Fatal”或“终端故障”，字体以闪烁显示。表示该用户ONT端光猫发生了常发光的故障了，应及时进行处置。

2  PON测试功能

2-1 支持PON系统中1310nm上行测试、1490nm下行测试；

2-2 支持阈值设置、数据保存；

3  普通光功率计功能

4  可视故障定位功能

4-1 支持连续红光工作模式

4-2 支持闪烁红光工作模式

5   其它功能

5-1 ：中英文语言切换功能

5-2 ：电量检测功能

5-3 ：支持交流适配器、充电电池、干电池功能

5-4 : 支持时间与日期设置
