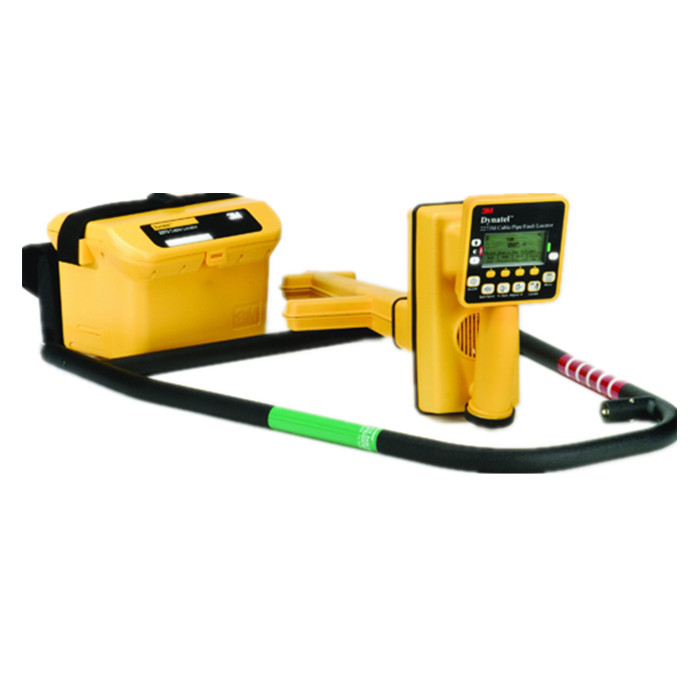

美国3M新款 2273M/2273M-iD 管线探测仪

产品概述:



主要特点:

●精确的地下管线探测

3M 2273M高级光/电缆路由埋深及外皮故障探测仪可帮助您确定电力电缆、

CATV、通信电缆和金属管道或带追踪线非金属管道的路径和预计的埋深。

●电缆/线对辩识

3M 2273M高级光/电缆路由埋深及外皮故障探测仪具有线缆识别功能,可以

教正标识电缆,方便标识签丢失线缆的从新标识。

外皮破损/屏蔽接地故障定位

3M 2273M高级光/电缆路由埋深及外皮故障探测仪可对被测电缆施加信号

音,从而方便操作人员辨别和定位电缆的外皮破损的位置。

●3M Dynatel 2273M内置7根接收天线,提高了灵敏度,比以前型号更精

确!更快速!

内置滤波器使仪表具有强大的抗干扰性

●接收器提供三种定位模式:方向峰值、方向反峰值和一种用于微弱信号

探测的特殊峰值模式。

用于探测地下电()缆和管道的走向和深度,迅速确定电()缆外皮绝缘故障点

  • 发射器可分别或同时发射四种不同频率的信号,以适于不同探测距离,电缆/光缆和土质等的要求

  • 接收器提供三种定位模式,能测量电()缆的埋深以及其中的相对信号电流强度,并能检测5060Hz的电力信号

  • 能够发射一个单独的信号音用于线对和电缆/光缆的识别

  • 户外长时间操作设计,防水防震,配备点烟器电源接口

  • 可探测3M电子标识器(2273M-iD)




技术指标:

3M Dynatel 2273 M高级光/电缆路由、埋深及外皮故障探测仪

发射器

尺寸、重量

17.2cmH×28.6cmW×19.7cmD   2.4k

接收器

26.7W×26.1H×76.2cmD        1.9kg

自校准

有自校准功能

操作菜单

中文操作菜单2*背光,大屏幕液晶显示

接收天线

2273M高级 光(电)缆定位仪接收机7根接收天线

通讯端口

有通讯端口与pc传输数据并可软件升级

定位模式

方向峰值、方向反峰值(罗盘指示)、特殊峰植

 接收器频率

有源

577Hz、8KHz、33KHz和200KHz

无源

50L、50H、100、60L、60H、120无源(其他设备)有线电视31.5KHz

备用

560/512/460/400/393/340/333/273Hz

用户自定义

4种频率(50~999Hz)

灵敏度

@1米/3.3英寸低燥声下单峰模式

 具体参数指标

显示器分辨率

0.1dB

深度显示范围

0-9米(30英尺)

深度单位

厘米、英尺或英寸

测深精度

±2%+/-5cm (0-1.5米)

±6%+/-5cm (1.5-3米)

±10+/-5cm (3-4.5米)

电缆电流显示

0.1dB或0.01mA分辨率

单位

dB或mA

电池类型

8节AA碱性电池 30小时

 发射器

探测模式

577Hz、8KHz、33KHz、200KHz

护套故障

10/20Hz 探测:577Hz和33KHz

信号音模式

557Hz和200KHz 脉冲:8Hz

感应模式

33KHz和200KHz

输出电压(大)



护套故障

70Vrms

探测

70Vrms

音频

10Vrms 高设置:60Vrms

输出功率

0.5瓦特、3瓦特或5瓦特

输出保护

240Vrms

电源

6节C型碱性电池

外部直流电源

9-18VDC(1A)(仅有“A”类选项)

电池

正常50小时、高输出:10小时
