项目 |

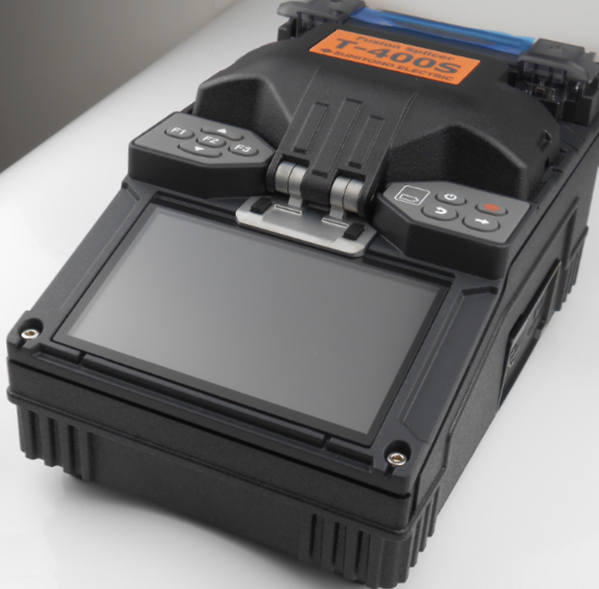

TYPE-400S升级版 |
|
适用光纤 |
材料 |
石英玻璃 |
|
种类型号 |
SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657)、EDF |
|
光纤直径 |
包层直径：125um、涂层直径：250um-3mm(多功能夹具） |
|
切割长度 |
单芯5~16mm |
蝶形入户光纤8mm |
|
标准性能 |
熔接损耗(标准) ※1 |
SMF: 0.03dB、MMF: 0.01dB、DSF: 0.05dB、NZDSF: 0.05dB |
|
熔接循环时间(标准) |
7秒(SMG652 Quick模式) |
|
加热循环时间(标准) |
30秒（使用FPS-61-2.6热缩管） |
|
熔接和加热循环※2 |
约170（BU-15） |
|
光纤视图和放大倍数 |
两个CMOS摄像机观测/200倍 |
|
程序 |
熔接程序 |
多150组初始设置10组，厂家设置40组，用户设置100组 |
|
加热程序 |
大50组，初始设置10组，厂家设置20组，用户设置20组 |
|
功能 |
损耗推定 |
已提供 |
|
熔接图像捕获/熔接数据存储 |
200图像/10,000熔接数据 |
|
张力测试 |
1.96-2.09N |
|
熔接衰减 |
0.1dB至15dB、增量为0.1dB |
|
适用光纤 |
50mm、900mm松紧套光纤，2&3mm光纤跳线和蝶形入户光纤 |
|
双面式涂层夹 |
已提供 |
|
热熔连接器用加热夹具 |
已提供 |
|
快速上手用户培训视频 |
已提供 |
|
自动放电校正 |
针对环境条件变化自动进行校正 |
|
放电试验 |
已提供
|
|
显示剩余熔接和加热循环 |
已提供(电池模式) |
|
远程互动维护 |
已提供 |
|
尺寸/重量 |
尺寸 |
129W×195D×99Hmm(突起部分除外) |
|
重量 |
1,2kg(不包括电池)、1.3kg(包括电池BU-15) |
|
显示器 |
4.3英寸触摸屏彩色LCD显示器 |
|
端子 |
DC输出 |
DC12V(用于JR-6) |
|
USB端口 |
USB2.0(mini-B型) |
|
存储媒体 |
SD/SDHC内存卡 |
|
电源 |
AC输入 |
100~240V、50/60Hz(ADC-15) |
|
DC输入 |
DC 10~15V |
|
电池模块 |
锂离子10.8V、35.64wh(BU-15) |
|
工作条件 |
海拔0~5,000m、温度-10~+50℃、湿度0~95% (无结露)、风速15m/s以下 |
|
存放条件 |
温度-40~+80℃、湿度0~95% (无结露)、电池-20~+30℃(长期) |
|
电寿命 |
3,000次弧光放电※3 |
|
|
|
|
