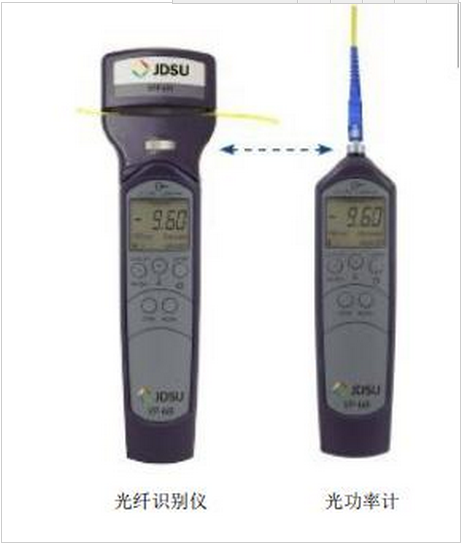

—— 光纤测试多面手， 整合了光功率计的光纤识别器
应用
• 快速识别光纤信号
• 光功率测试
• 光纤端面检查，内置 FiberChek2 ™ 光纤端面检查软件
技术参数
1. 通用参数
|
供电 |
2 x AA 5 号碱性电池 |
|
波长范围 |
780 到 1800nm |
|
供电时间 |
> 70 小时 |
|
USB |
USB 2.0 |
|
显示屏 (W x H) |
3.7 x 3.1cm |
|
储存温度 |
–20 到 70°C |
|
操作温度 |
0 到 50°C |
2. 光纤识别器
|
外形尺寸 |
216 x 60 x 38mm |
|
重量 |
135g 包括 2 节 5 号电池 |
|
检测灵敏度 |
–20dBm @1310nm,
–30dBm @1550nm |
|
插入损耗（典型值） |
1310nm: <2dB
1550nm: <2dB |
|
检测波长范围 |
850 到 1700nm |
|
检测频率 |
270Hz,330Hz,1kHz, 2kHz |
|
适用光纤外径范围 |
250μm - 3mm |
3. 光功率计
|
外形尺寸 |
171 x 42 x 25 mm |
|
重量 |
100g 包括 2 节 5 号电池 |
|
光纤连接器 |
1.25mm 或 2.5mm 通用连接器 |
|
单位 |
dBm , dB |
|
功率范围 |
–65dBm 到 +10dBm |
|
大允许光功率 |
+23dBm |
|
固有不确定度 |
±0.20dB (±5%) |
|
线性度 |
±0.06dB (–50dBm — +5dBm) |
|
校准波长 |
850,980,1300,1310,1490,1550,1625nm |
|
调制检测 |
270Hz, 330Hz, 1kHz, 2kHz |
订货信息
|
FI-60 |
光纤识别器，包含可拆除的 LFI 光纤识别头附件， 2.5mm 和 1.25mm 光功率计连接器， USB 电缆，软件和便携包 |
|
VPP-UPP12 |
光纤连接器， 1.25mm （ LC,MU ），用于 VP 系列光功率计 |
|
VPP-UPP25 |
光纤连接器， 2.5mm （ FC,SC,ST ），用于 VP 系列光功率计 | |
