技术规范：
| 模块 |
3528 |
5626 |
3428 |
| 中心波长 |
1310nm/1550nm
±20nm |
1550nm/1625nm
±20nm |
1310nm/1550nm/1490nm
±20nm |
| 适用光纤类型 |
单模 |
单模 |
单模 |
| 动态范围 |
28/26dB |
26/24dB |
28/26/24dB |
| 测距准确度 |
±(1m+取样间隔+0.003%×距离)(不包括折射率置入误差) |
| 事件盲区 |
1.6m |
| 测距分辨率 |
0.25、0.5、1、2、4、8、16m |
| 测试量程 |
4、8、16、32、64、128、256km(单模) |
| 测试脉宽 |
10、30、80、160、320、640、1280、5120、10240ns |
| 损耗阈值 |
损耗阈值 |
| 采样点数 |
65534 |
| 线性度 |
0.05dB/dB |
| 波形存储容量 |
≥800幅 |
| 折射率设置范围 |
1.00000～2.00000 |
| 显示 |
320×240、3.5英寸彩色LCD、触摸屏操作 |
| 接口 |
USB、Min-USB |
| 光输出接口 |
FC/UPC(标配，可选配万能接头) |
| 电源 |
AC/DC适配器：电压允许范围：100V～240V(1.5A)，频率允许范围：50/60Hz
直流：15V～20V(2A)
内部锂电池：7.4V，4400mAh，电池工作时间：10小时(常温)3 |
| 界面语言 |
简体中文/English |
| 环境适应性 |
工作温度：0℃～40℃(电池充电：5℃～40℃)
存储温度：－40℃～70℃(不包括电池)
相对湿度：5%－95%，无结露 |
| 外型尺寸 |
210mm×100mm×60mm |
| 重量 |
约1kg |
注：1,环境温度23℃±2℃，大测试脉冲宽度，平均次数大于300。
2,盲区测试模式(量程4km、脉宽10ns、衰减10dB)，光纤端面反射损耗≥40dB，典型值。
3,低亮度、不测试。
订货信息：

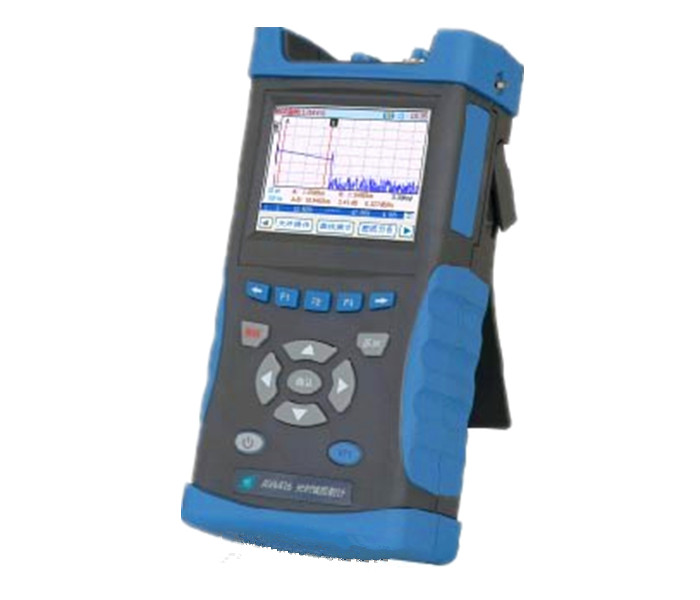

主机：AV6416掌上型光时域反射计
标准配置
| 项目 |
名称 |
数量 |
| 标配附件 |
电源线 |
1 |
| AC/DC电源适配器 |
1 |
| 产品合格证 |
1 |
| 用户手册 |
1 |
| 光盘(内含模拟分析软件) |
1 |
| 仪器专用工程塑料箱(含背带) |
1 |
| 仪器背带 |
1 |
标准模块:
| 订购编号 |
工作波长 |
测试光纤类型 |
动态范围 |
| AV6416-5626 |
(1550nm/1625nm)±20nm |
SMF(单模) |
26/26dB |
| AV6416-3528 |
(1310nm/1550nm)±20nm |
SMF(单模) |
28/26dB |
| AV6416-3428 |
(1310nm/1550nm/1490nm)±20nm |
SMF(单模) |
28/26/24dB |
选购件：
| 序号 |
名称 |
型号 |
说明 |
| 1 |
U盘 |
|
存储波形文件 |
| 2 |
打印机 |
HP LJ P2015D 或 HP LJ 1022 |
打印测试曲线 |
| 3 |
USB数据线 |
|
与PC机通信 |
| 4 |
尼龙软包 |
|
运输包 |
| 5 |
备用电池包 |
AV6416专用电池包 |
仪器备用电池 |
| 6 |
FC/SC，FC/ST适配器 |
|
|
| 注：由于设计改进的需要，上述内容如有改变，恕不另行通知 | |
