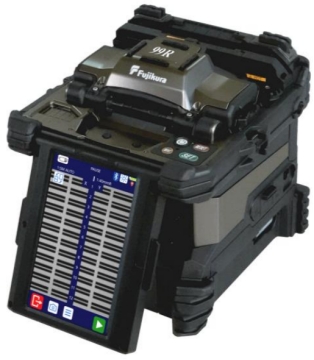

Fujikura 99R带状光纤熔接机
 产品介绍
99R带状光纤熔接机相较于以往机型更快、更可靠，并且大幅提升了熔接品质，应用了多项新技术重塑施工现场效能，使得返工发生率降低约80%。
99R上首创了三个新功能：
(1) 自动偏移量校正
(2) 光纤自动整列功能
在放置光纤时，如果光纤没有落在V型槽的正确位置，该功能可自动将其排列至合适位置，从而大幅减少因放置错误导致的重复操作。
(3) 端面间隔自动校正功能
该功能可在熔接前自动将左右光纤的端面间隔调整为均匀状态，从而进一步降低了熔接损耗。
99R上还搭载了全新FH-80系列光纤夹具，在夹具前端增加了压板机构，可以更好地压住光纤，特别是在使用蛛网光纤(SWR)时，光纤的位置偏移显著减少，放置性能得到提升。
99R同时具备视频教学指导功能、GPS功能、USB PD供电、可现场更换的V型槽、智能熔接控制技术和智能刀片管理技术。99R标配的CT60切割刀可以根据用户需要，自由调节刀臂打开角度的大小，并将其切割刀片从以往的16面增加到28面，因此再无需调节刀片的高度。
通过以上先进技术的加持，99R可显著提升熔接工作效率，特别适用于数据中心内的高密度多芯数光纤接续以及下一代干线光缆的施工维护。
产品特点
l 12芯带状光纤熔接机
l 更先进的自动化架构
l 自动偏移量校正
l 光纤自动整列功能和端面间隔校正功能
l 可蓝牙无线连接CT60光纤切割刀和RS02/03带状光纤热剥除钳
l 人性化的多功能携带箱
l 大容量锂电池
l 5英寸彩色液晶触摸屏
l 内置GPS定位功能，可实时记录熔接位置信息
l 支持移动电源供电
l 内置教学视频和PDF操作手册
技术参数
|
光纤对准方式 |
利用熔接过程中表面张力作用进行包层对准 |
|
适用光纤芯数 |
单芯, 2, 3, 4, 5, 6, 8, 9, 10, 12 |
|
适用光纤类型 |
光纤类型 |
单模光纤 |
|
多模光纤 |
|
包层直径 |
约为125μm |
|
适用涂覆层 |
光纤夹具 |
涂覆层形状：参考夹具类型 |
|
切割长度：10mm |
|
光纤熔接性能 |
熔接损耗
|
ITU-T G.652：平均0.05dB |
|
ITU-T G.651：平均0.02dB |
|
ITU-T G.653：平均0.08dB |
|
ITU-T G.655：平均0.08dB |
|
ITU-T G.657：平均0.05dB |
|
熔接时间 |
SM FAST模式：平均16~18秒 |
|
SM AUTO模式：平均19~21秒 |
|
适用热缩套管 |
套管类型 |
加热收缩型套管 |
|
套管长度 |
最长66mm |
|
套管直径 |
最大6.0mm |
|
热缩套管加热性能 |
加热时间 |
40mm FP-05模式：平均33~40秒 |
|
40mm FP-04T FAST模式：平均19~26秒 |
|
Single 60mm模式：平均8~15秒 |
|
光纤拉力测试 |
约为2.0N |
|
电极棒寿命 |
约为1,500次熔接 |
|
外观属性 |
尺寸W |
约为157mm（不包括突出部） |
|
尺寸D |
约为178mm（不包括突出部） |
|
尺寸H |
约为171mm（不包括突出部） |
|
重量 |
约为2.6kg（含电池） |
|
环境适应能力 |
温度 |
使用环境：-10~50℃ |
|
存储环境：-40~80℃ |
|
湿度 |
使用环境：0~95%RH不结露 |
|
存储环境：0~95%RH不结露 |
|
海拔 |
最高3,700m |
|
交流适配器 |
输入 |
AC100~240V, 50/60Hz，最大1.5A |
|
输出 |
DC12V, 最大5A |
|
电池 |
类型 |
可充电锂电池 |
|
输出 |
DC14.4V / 6,380mAh |
|
容量 |
约为165次熔接加热循环 |
|
温度 |
使用环境：-10~50℃ |
|
充电环境：0~40℃ |
|
充电时间 |
4~6小时 |
|
电池寿命 |
约为500次充电循环 |
|
显示 |
LCD显示器 |
5英寸TFT彩色触摸屏 |
|
放大倍数 |
12芯带状光纤：30倍
单芯光纤：90倍 |
|
照明 |
V型槽 |
LED灯 |
|
GPS |
记录当前熔接位置（无位置追踪功能） |
|
接口 |
PC连接 |
USB2.0 Type-C
支持USB PD供电
支持因特网联网远程升级 |
|
电源输出 |
USB2.0 A型口
DC5V / 500mA |
|
热剥钳 |
Mini DIN 6针口
DC12V / 最大1A |
|
无线通信 |
Bluetooth 5.2 |
|
数据存储 |
熔接模式 |
100个 |
|
加热模式 |
30个 |
|
熔接结果 |
20,000个 |
|
熔接图像 |
100个 |
|
三防性能 |
防震 |
76cm高度六方向的自由坠落 |
|
防雨 |
降水量在10mm/hr的情况下10分钟 |
|
防尘 |
暴露于灰尘中（0.1~500μm大小的硅酸铝颗粒） |
配置清单
|
主机及附件 |
|
说明 |
型号 |
数量 |
|
熔接机主机 |
99R12 |
1台 |
|
电池 |
BTR-19 |
1块 |
|
交流适配器 |
ADC-22 |
1个 |
|
交流电源线 |
ACC-24 |
1根 |
|
高精度光纤切割刀 |
CT60 |
1把 |
|
带状光纤热剥除钳 |
RS03 |
1把 |
|
光纤夹具 |
FH-80-XX |
2对 |
|
酒精泵 |
AP-02 |
1个 |
|
内六角螺丝刀 |
HEX-01 |
1把 |
|
V型槽清洁刷 |
VCB-01 |
1把 |
|
USB数据线 |
USB-02 |
1根 |
|
快速指导手册 |
QRG-03 |
1份 |
|
携带箱 |
CC-48 |
1个 |
|
左侧工作托盘 |
WT-11L |
1个 |
|
右侧工作托盘 |
WT-11R |
1个 |
|
工作托盘冷却架 |
JP-11 |
1个 |
|
三脚架螺丝（用于熔接机） |
TS-04A |
1个 |
|
三脚架螺丝（用于切割刀） |
TS-04B |
1个 |
|
携带箱背带 |
ST-03 |
1根 |
|
熔接机拎带 |
ST-02 |
1根 |
|
用户手册 |
PDF文件存储在熔接机中 |
- |
|
可选配件 |
|
说明 |
型号 |
备注 |
|
光纤夹具 |
FH-80-2 |
2芯带状光纤 |
|
FH-80-3 |
3芯带状光纤 |
|
FH-80-4 |
4芯带状光纤 |
|
FH-80-5 |
5芯带状光纤 |
|
FH-80-6 |
6芯带状光纤 |
|
FH-80-8 |
8芯带状光纤 |
|
FH-80-9 |
9芯带状光纤 |
|
FH-80-10 |
10芯带状光纤 |
|
FH-80-12 |
12芯带状光纤 |
|
FH-80-12PC |
对应12芯带状光纤转换间距 |
|
FH-80-12-200 |
12芯带状光纤，200~210μm间距 |
|
FH-70-200 |
200μm涂覆层直径 |
|
FH-70-250 |
250μm涂覆层直径 |
|
FH-70-900 |
900μm涂覆层直径 |
|
FH-70-160 |
160μm涂覆层直径 |
|
FH-70-500 |
500μm涂覆层直径 |
|
FH-FC-20 |
2mm直径尾纤 |
|
FH-FC-30 |
3mm直径尾纤 |
|
FH-60-DC250 |
皮线光缆 |
|
FH-60-LT900 |
900μm松套管光纤 |
|
V型槽 |
VG12-02 |
12芯带状光纤，250~255μm间距 |
|
VG08-02 |
8芯带状光纤，250~255μm间距 |
|
VG04-02 |
4芯带状光纤，250~255μm间距 |
|
VG12-200-02 |
12芯带状光纤，200~210μm间距 |
|
直流电源线 |
DCC-20 |
用于和汽车点烟器连接 |
|
DCC-21 |
用于和汽车蓄电池连接 |
|
