产品特点

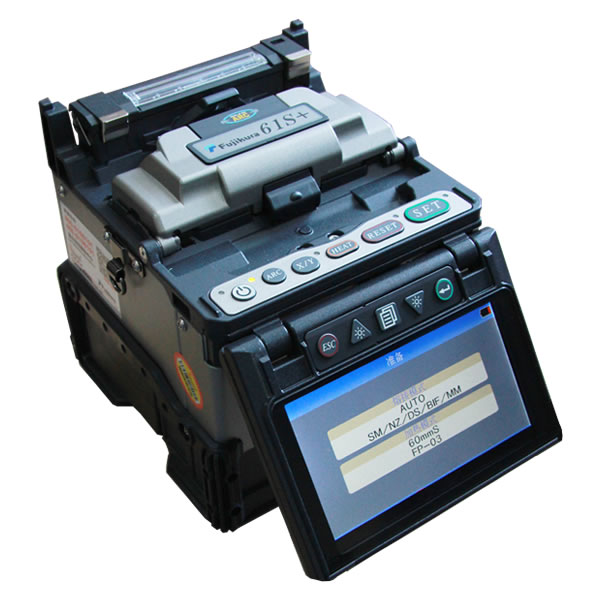

§ 60S机型的全新升级版，再续一代经典
§ 熔接时间
- 在ULTRA-FAST模式下6秒完成熔接
- 快15秒完成加热
§ 长寿命 / 低损耗
- 一块锂电池可以完成200次的熔接以及加热
- 电棒寿命维持放电5000次以上
- 不需要反光镜的观测系统
§ 创新的携带箱设计
- 为方便施工而设计
- 可拆卸的工作台
§ 超强的环境适应能力，防震、防尘、防雨
§ 可适用各种热熔头以及适用各种不同光纤夹具
§ 支持5mm的短切割长度熔接
§ 新增加蓝牙连接功能
技术参数
|
光纤对准方式 |
纤芯对准 |
|
适用光纤类型 |
SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF/UBIF(G.657) |
|
包层/涂覆层直径 |
80~150μm / 100μm~3mm |
|
光纤切割长度 |
5~16mm |
|
熔接/加热模式 |
100个熔接模式和30个加热模式 |
|
平均熔接损耗 |
0.02dB (SMF), 0.01dB(MMF), 0.04dB(DSF), 0.04dB(NZDSF) |
|
熔接时间 |
ULTRA FAST模式：6秒，SM FAST模式：7秒，SM AUTO模式：10秒 |
|
加热时间 |
250μm涂覆直径，Slim60mm/40mm套管：15秒
250μm涂覆直径，FP-03套管：23秒
900μm涂覆直径，FP-03套管：25秒 |
|
熔接结果存储 |
10000个新记录，100个新熔接图像 |
|
光纤观察方式和放大倍数 |
两轴观测的4.73英寸彩色液晶显示器，320倍放大倍数 |
|
拉力试验 |
1.96~2.25N |
|
回波损耗 |
>60dB |
|
对应热缩套管 |
60mm, 40mm和其它微型热缩套管 |
|
电池熔接加热次数 |
4000mAh BTR-09锂电池充满电可以维持200次的熔接加热 |
|
电源供电 |
100~240V AC (50~60Hz) |
|
电棒寿命 |
熔接5000芯以上 |
|
尺寸 |
146W x 163D x 144H (mm) |
|
重量 |
含电池2.5kg，含交流适配器2.3kg |
|
通信接口 |
Mini-USB用于PC连接 |
|
无线连接 |
无线连接标准：Bluetooth4.1，OS: Android5.0及以上、ios8.0或以上（iPhone6以上） |
|
操作条件 |
海拔：0~5,000m，风速：15m/s，温度：-10~+50℃，湿度：0~95%RH |
|
三防性能 |
防震：76cm高度的底部向下坠落 |
|
防雨：降水量在10mm/hr的情况下10分钟 |
|
防尘：暴露于灰尘中（0.1~500μm大小的硅酸铝颗粒） |
配置清单
|
主机及附件 |
|
说明 |
型号 |
数量 |
|
熔接机主机 |
61S+ |
1台 |
|
高精度光纤切割刀 |
CT-30A或CT-06A |
1把 |
|
电池 |
BTR-09 |
1块 |
|
电池充电线 |
DCC-18 |
1根 |
|
交流适配器 |
ADC-18 |
1个 |
|
交流电源线 |
ACC-17 |
1根 |
|
十字螺丝刀 |
SD-01 |
1把 |
|
携带箱/工作台 |
CC-24 |
1个 |
|
备用电棒 |
ELCT2-20A |
1对 |
|
使用手册和软件CD |
M-61+ |
1张 |
|
快速指导手册 |
Q-61S+ |
1份 |
|
使用注意事项 |
W-60-E |
1份 |
|
可选配件 |
|
说明 |
型号 |
|
电棒 |
ELCT2-20A |
|
松套管光纤护套压板 |
CLAMP-S21B |
|
直流电源线 |
DCC-12（点烟器）
DCC-13（鳄鱼夹） |
|
携带箱 |
CC-30 |
