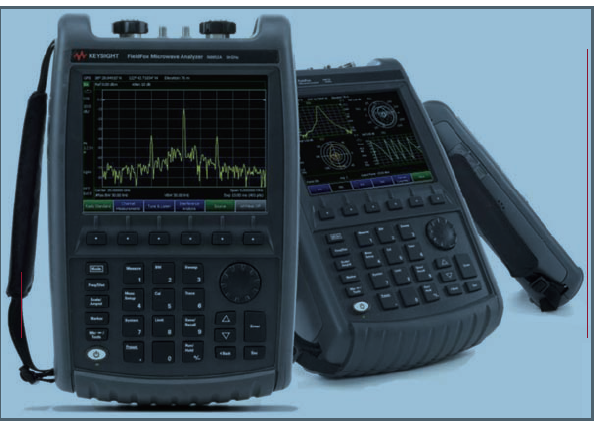

Agilent  N9913A FieldFox 手持式射频组合分析仪

  4 GHz

电缆和天线分析仪（CAT）、矢量网络分析仪（VNA）

• 30 kHz 至 4 GHz

• VNA 动态范围： 100 dB 至 4 GHz

• CAT：故障点距离、回波损耗、电缆损耗

• VNA：S11、S21、S22、S12、幅度和相位

频谱分析仪

• 5 kHz 至 4 GHz

• ± 0.5 dB 幅度精度、全频段、温度范围是 -10 至 +55 °C（14 至 131 °F）

• 动态范围： ≥ 105 dB

•

独立信号源、矢量电压表（VVM）和功率测量

• 射频源：30 kHz 至 4 GHz、连续波、连续波耦合、跟踪

• VVM：30 kHz 至 4 GHz，可比较相位长度和电气长度

• 通过 进行功率测量：9 kHz 至 24 GHz [link USB 功率传感器 collection ID 1079410]（基于传感器）

• 内置功率计：5 kHz 至 4 GHz

FieldFox 仪器特性

•

• 电池使用时间：3.5 小时

• 重量：3.0 kg 或 6.6 lbs

• 工作温度： -10 至 +55 °C（14 至 131 °F）


FieldFox 组合分析

应用

• 蜂窝基站管理——电缆和天线测试

• 射频频谱监测和干扰分析

• 有源和无源器件测试

精度

•

• QuickCal – 内置校准 – 无需校准套件

• CalReady – 在测试端口上迅速执行故障点距离和 S 参数测量

• InstAlign – 在频段内，无需预热

稳固

•

•

• 符合 MIL-PRF-28800F 2 类标准

• 符合 MIL-STD-810G Method 511.5 Procedure I 要求

•
