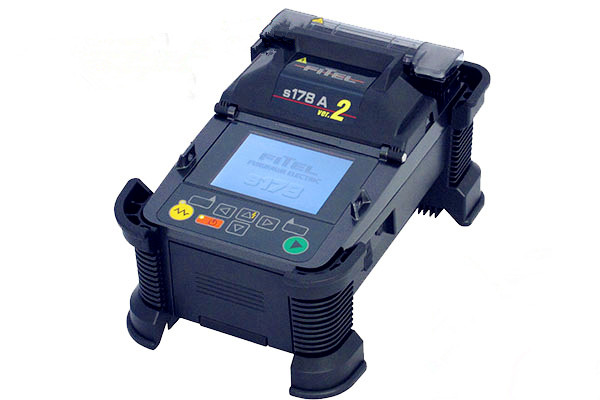

| 日本古河二代S178v2光纤熔接机 |
 |
|
|
产品介绍：
|
技术指标
|
适用光纤 |
SMF, MMF, DSF, NZDSF, BIF/UBIF(弯曲不敏感光纤) |
|
光纤切割长度 |
250 um 光纤：5 – 10 mm, 900um紧套光纤：10 -16 mm |
|
包层直径 |
80 -150um |
|
涂覆层直径 |
160 - 900um |
|
典型熔接损耗
( 同种光纤) |
单模光纤0.02dB , 多模光纤0.01dB
NZDS光纤0.03dB, EZ-Bend光纤0.04dB |
|
熔接程序 |
150种 |
|
自动光纤选择功能 |
SM: SMF, DSF, NZDSF, BIF/UBIF(弯曲不敏感光纤)
MM: MMF |
|
加热程序 |
18种 |
|
自动加热开始功能 |
具有自动开始加热功能 |
|
尺寸 |
127W x 199D x 105H mm (不包括防震橡胶垫)
159W x 231D x 130 H mm (包括防震橡胶垫) |
|
光纤夹具 |
固定通用夹具 (可选配松套管光纤)或专用光纤夹具 |
|
重量 |
1.9 kg (不带电池), 2.3kg (带电池) |
|
熔接时间 |
6 秒(快速熔接),9 秒 (标准程序 |
|
热缩管类型 |
40/60mm热缩管，微型热缩管 |
|
加热时间 |
40mm 和60 mm 热缩管(连续加热模式)的加热时间25秒
40mm 和 60 mm 热缩管(标准模式)的加热时间31秒 |
|
回损 |
>60dB |
|
拉力测试 |
1.96 N |
|
放大倍数 |
101倍, 304倍和 608倍 |
|
显示器 |
3.5“ 英寸 LCD 彩色显示器，可双向显示，可同时显示X场Y场光纤图像 |
|
数据和视频接口 |
USB 2.0 |
|
存储记忆 |
2,000 组熔接数据 |
|
图像记忆功能 |
自动获取*近100个熔接图像， 存储 24 张光纤图像 |
|
操作界面 |
GUI中文图像化操作界面 |
|
电池容量 |
200 次熔接和加热（两块电池），连续工作三小时
80 次熔接和加热（一块电池） |
|
显示语言 |
20 种语言 |
|
操作温度 |
零下10度到50 度 (不结露) |
|
存储温度 |
零下40度到60 度 (不结露 |
|
高度 |
从海平面到海拔高度5,000米 |
|
防风 |
具有15米/秒防风能力 |
|
电源 |
自动电压选择，交流 100 to 240V (50/60Hz), 直流 11 to 17 V，可使用汽车电源（需选配汽车电源连接线） |
|
数据传输 |
USB2.0 高速数据接口，同时支持视频输出 |
|
工作台 |
有 |
标准配置：
|
部件 |
部件编号 |
数量 |
|
熔接机主机 |
S178-X-A-0001 |
1 |
|
携带箱 |
HCC-01 |
1 |
|
锂电池 |
S943B |
2 |
|
电池充电器 |
S958B |
1 |
|
备用电* |
S969 |
1对 |
|
S178交流适配器 |
------ |
1 |
|
电池充电适配器 |
----- |
1 |
|
电*清洁磨具 |
D511 |
1 |
|
清洁刷 |
VGC-01 |
1 |
|
冷却托盘 |
CTX-01 |
1 |
|
切割刀 |
----- |
1 |
|
双口钳 |
CFS-2 |
1 |
|
操作说明书 |
FTS-B407 |
1 | | | |
