主要特点：
●精确的地下管线探测

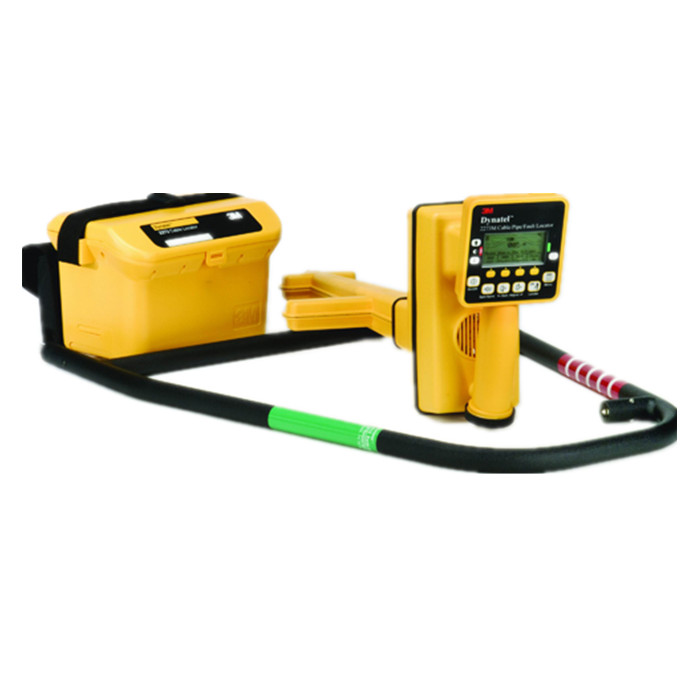

3M 2273M高级光/电缆路由埋深及外皮故障探测仪可帮助您确定电力电缆、CATV、通信电缆和金属管道或带追踪线非金属管道的路径和预计的埋深。
●电缆/线对辩识
3M 2273M高级光/电缆路由埋深及外皮故障探测仪具有线缆识别功能，可以教正标识电缆，方便标识签丢失线缆的从新标识。
●外皮破损/屏蔽接地故障定位
3M 2273M高级光/电缆路由埋深及外皮故障探测仪可对被测电缆施加信号音，从而方便操作人员辨别和定位电缆的外皮破损的位置。
●3M Dynatel 2273M内置7根接收天线，提高了灵敏度，比以前型号更精确！更快速！
●内置滤波器使仪表具有强大的抗干扰性
●接收器提供三种定位模式：方向峰值、方向反峰值和一种用于微弱信号
探测的特殊峰值模式。
技术指标：
|
3M Dynatel 2273 M高级光/电缆路由、埋深及外皮故障探测仪 |
|
发射器 |
尺寸、重量 |
|
17.2cmH×28.6cmW×19.7cmD 2.4k |
|
接收器 |
26.7W×26.1H×76.2cmD 1.9kg |
|
自校准 |
有自校准功能 |
|
操作菜单 |
中文操作菜单2&背光，大屏幕液晶显示 |
|
接收天线 |
2273M高级 光（电）缆定位仪接收机7根接收天线 |
|
通讯端口 |
有通讯端口与pc传输数据并可软件升级 |
|
定位模式 |
方向峰值、方向反峰值（罗盘指示）、特殊峰植 |
接收器频率
|
有源 |
577Hz、8KHz、33KHz和200KHz |
|
无源 |
50L、50H、100、60L、60H、120无源（其他设备）有线电视31.5KHz |
|
备用 |
560/512/460/400/393/340/333/273Hz |
|
用户自定义 |
4种频率（50~999Hz） |
|
灵敏度 |
@1米/3.3英寸低燥声下单峰模式 |
具体参数指标
|
显示器分辨率 |
0.1dB |
|
深度显示范围 |
0-9米（30英尺） |
|
深度单位 |
厘米、英尺或英寸 |
|
测深精度 |
±2%+/-5cm (0-1.5米)
±6%+/-5cm (1.5-3米)
±10+/-5cm (3-4.5米) |
|
电缆电流显示 |
0.1dB或0.01mA分辨率 |
|
单位 |
dB或mA |
|
电池类型 |
8节AA碱性电池 30小时 |
发射器
|
探测模式 |
577Hz、8KHz、33KHz、200KHz |
|
护套故障 |
10/20Hz 探测：577Hz和33KHz |
|
信号音模式 |
557Hz和200KHz 脉冲：8Hz |
|
感应模式 |
33KHz和200KHz |
|
输出电压（最大） |
|
|
护套故障 |
70Vrms |
|
探测 |
70Vrms |
|
音频 |
10Vrms 高设置：60Vrms |
|
输出功率 |
0.5瓦特、3瓦特或5瓦特 |
|
输出保护 |
240Vrms |
|
电源 |
6节C型碱性电池 |
|
外部直流电源 |
9-18VDC(1A)(仅有“A”类选项) |
|
电池 |
正常50小时、高输出：10小时 | |
