产品介绍：
· 掌上型，小巧便捷，易操作
· TFT LCD显示，高分辨率320*240
· 1471nm-1611nm 8通道波长检测
· 柱状图形或列表模式显示测试数据
· 支持普通光功率测试
· 内置时钟，并可编辑测试光缆号
· 阈值设置：可预存用户定义门限值进行测试
· USB接口可直接上传数据
· 无需预热，快速启动
· 背光显示功能
· 内置充电电池可供连续测试10小时以上

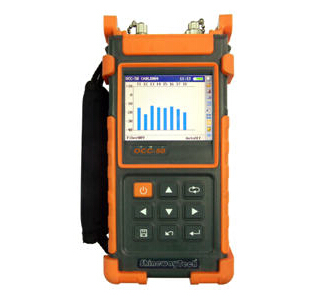

OCC-50系列全功能掌上型CWDM光网络通道检测仪，专为CWDM光网络安装、验收及维护全新设计开发。主要用来测量和监视多达18个CWDM信道的功率。它可以替代目前测试CWDM的高成本光谱仪，其在各种环境下都能够提供快速、可靠的测量。由于其体积小、重量轻、坚固耐用，已成为CWDM接入网维护和的专用工具。
柱状图形或列表模式显示测试数据
测试结果一目了然，方便用户查看、分析。
内置时钟，并可编辑测试光缆序号
仪表内部置有时钟，在存储测试记录时同时保存测试时间信息和可编辑的光缆序号信息，为用户后台整理及编辑测试报告提供了大便利。
技术指标
|
型 号 |
OCC-50A |
OCC-50B |
|
CWDM模块 |
|
波长范围(nm) |
1471 ~ 1611 |
1271-1611 |
|
通道数 |
8 |
18 |
|
测试范围(dBm) |
-50 ~ +10 |
|
通道间隔 |
20nm |
|
中心波长 |
ITU |
|
通道带通 |
ITU±6.5nm |
|
通道功率分辨率 |
±0.01 dB |
|
通道功率精度 |
±0.5 dB |
|
通道功率可重复性 |
±0.5 dB |
|
*大输入功率 |
13dBm |
|
回波损耗 |
>45dB |
|
单位 |
W/mW/μW/nW/pW/dBm/dB(REF) |
|
数据存储 |
1000组 |
|
接口 |
USB |
|
探测器类型 |
InGaAs |
|
使用范围 |
单模光纤 |
|
光接口 |
FC/PC (可互换SC, ST) |
|
背光显示 |
有 |
|
自动关机 |
5分钟无操作自动关机 |
|
OPM模块 |
|
校准波长(nm) |
850,1300,1310,1490,1550,1625 |
|
测试范围(dBm) (1) |
-70 ~ +10 |
|
精度 |
±5%±0.01nW (±0.5 dB@850nm) |
|
分辨率 |
0.01dB |
|
通用指标 |
|
供电方式 |
双路供电：NiMH充电电池/ AC适配器 |
|
电池工作时间 |
连续测试时间≥10小时 |
|
工作温度 |
0℃ 到 50℃ |
|
保存温度 |
-20℃ 到 70℃ |
|
相对湿度 |
0到95% (无结露) |
|
重量 |
1kg |
|
尺寸 (长×宽×高) |
220×110×70mm | |
