轻巧紧凑的 SmartOTDR 拥的 OTDR 界面，并能实现任何技术人员都能理解的自动分析，可加快并优化城域网和接入网的现场测试。
优势
● 将所有基本光纤测试集成到一台搭配可视故障定位仪（VFL）、光功率计（OPM）和P5000i显微镜选件的手持式设备中。
● 借助智能链路图（SLM）选件可简化 OTDR 分析。
● 可在现场轻松升级。
● 可自动完成测试，并生成客观的通过 / 失败结果。
● 借助强大的网络连接选件可随时随地提高工作效率。
特性
● 提供单波长 / 双波长 / 三波长版本，分别具备 1310、1550和在线1625nm 波长
● 轻巧、紧凑的免提式设计，搭载 5 英寸高清晰室外触摸屏
● 集成式连续波光源
● PON 优化功能，可穿透测试 1x128 分路器
● 自动光纤检查和宏弯探测“通过/失败”分析软件
● 通过 USB 、蓝牙 /WiFi 选件实现 3G/4G 连接
● 3 年保修
● 电池续航时间长达一天
借助 SmartOTDR ，通用设置配置或自定义的设置配置可避免设置错误，并保持结果的一致性。一触式操作和单一结果窗口可确保轻松快捷地进行测量，同时可靠的无线连接选项可随时随地提高工作效率。

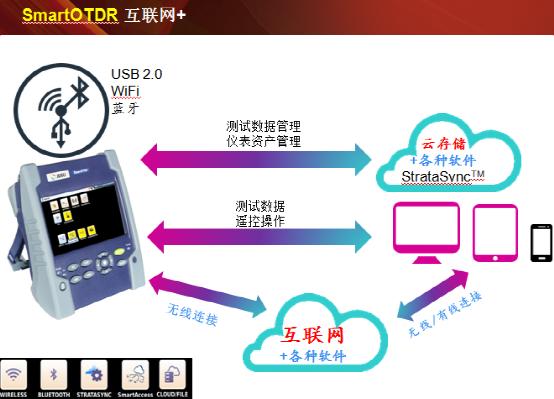

强大的连接
多个连接选件（通过 USB 和可选的蓝牙/WiFi 进行 3G/4G 智能手机连接）可实现远程控制，并可与平板电脑、智能手机和计算机来往传输数据及工作指令。 SmartOTDR 可实时快速解决现场问题，可选的 SmartAccess Anywhere （ SAA ） 可在云中开辟一条隧道，使技术人员能够远程访问和操作仪器。 SmartOTDR 与各种各样的云服务器 （ WebDAV 服务提供商）兼容，还可使用自带的 FastReport .pdf 报告生成功能即时共享测量报告。
SmartOTDR 包括为期一年的资产、配置和测试数据管理云 StrataSync™ 功能试用，可确保所有仪器均安装了最新的软件和选件。
规格
常规
|
显示屏 |
5 英寸电容彩色触摸屏（12.5 厘米） |
|
显示分辨率 |
800 x 480 W VGA |
|
接口 |
2个USB 2.0端口、 1个微型USB 2.0端口、内置蓝牙和WiFi（可选，还可提供软件狗） |
|
储存 |
10,000 OTDR 迹线（典型） |
|
电池 |
可充电锂聚合物电池，运行时间可长达20小时 |
|
电源 |
交流/直流适配器，输入100-250V交流，50-60Hz ；最高2.5A，输出12V直流，25W |
电气安全 |
符合 EN60950 |
|
尺寸（高 x 宽 x深） |
175 x 138 x 57 毫米（ 6.9 x 5.4 x 2.24 英寸） |
|
重量（含电池） |
约 0.9 千克（1.98 磅） |
|
温度
|
工作：–20至+50°C
储存：–20至+60°C |
|
湿度（非冷凝） |
95% |
OTDR
|
激光安全等级（21CFR ） |
1 级 |
|
数据点数 |
最多 256,000 个数据点 |
|
显示范围 |
0.1 千米至 260 千米 |
|
采样分辨率 |
4 厘米 |
|
距离精度 |
±1米±采样分辨率±1x10-5x距离（不考虑群折射率引起的不确定性） |
|
衰减分辨率 |
0.001 dB |
|
衰减线性 |
±0.05dB/dB |
|
|
SmartOTDR 100A |
SmartOTDR 100B |
|
中心波长 |
1310/1550nm ±20nm |
1310/1550/1625nm ±20nm |
|
RMS 动态范围 |
34/33dB |
40/40/41dB |
|
脉冲宽度 |
5ns 至 20μs |
|
事件盲区 |
1.35米 |
0.9米 |
|
衰减盲区 |
4.5米 |
2.5米 |
|
分路器衰减盲区 |
不适用 |
经过 15dB 分路器损耗后为 45米 |
连续波光源
|
输出功率电平 |
–3.5dBm |
|
长期稳定性（ 8 小时） |
±0.05dB |
内置功率计（可选）
|
运行模式 |
270、330、1k、2kHz 和 TWINTest |
|
功率电平范围 |
0 至 –55dBm |
|
校准波长 |
1310、1490、1550、1625 和 1650nm |
|
测量精度 |
±0.5dB |
内置可视故障定位仪（可选）
|
波长 |
650 nm |
|
发射模式 |
连续波长， 1Hz |
|
激光等级 |
2 级，依照 EN60825-1 和 FDA21 CFR Part 1040.10 标准 |
订货信息
|
SmartOTDR 配置 |
部件号 |
|
SmartOTDR 1550nm A系列手持式测试仪和 PC 连接器 |
E100A-PC |
|
SmartOTDR 1550nm A系列手持式测试仪和 APC 连接器 |
E100A-APC |
|
SmartOTDR 1310/1550nm A系列手持式测试仪和 PC 连接器 |
E126A-PC |
|
SmartOTDR 1310/1550nm A系列手持式测试仪和 APC 连接器 |
E126A-APC |
|
SmartOTDR 1310/1550nm 及滤波1625nm B系列手持式测试仪和PC连接器* |
E136FB-PC |
|
SmartOTDR 1310/1550nm 及滤波1625nm B系列手持式测试仪和APC连接器* |
E136FB-APC |
|
OTDR 连接器适配器 |
|
SC 通用适配器 |
EUSCADS |
|
FC 通用适配器 |
EUFCADS |
|
电池 |
|
AA 电池组（电池盒 + 电池） |
E10DRYBAT |
|
锂聚合物电池（ E136FB 和 E126A ） |
E10LIPO |
|
配件 |
|
带肩带的免提式软质包 |
E10GLOVE |
|
电容式触摸屏触笔 |
EHVT-STYLUS |
|
软质大手提箱（可选） |
E40SCASE1 |
|
12 V 车载点烟器适配器（可选） |
E40LIGHTER |
|
欧盟 / 美国标准转印度标准 D 类电源适配器（可选） |
EINDIADPLUG |
|
可选工具及固件应用程序 |
|
VFL （带 2.5 毫米和 1.25 毫米 UPP 适配器） |
E10VFL |
|
光功率计选件（端口与 OTDR 相同） |
E10PM |
|
MP-60A USB 光功率计（带 2.5毫米和 1.25毫米 UPP适配器） |
MP-60A |
|
MP-80A USB 高功率光功率计（带 2.5毫米和 1.25毫米UPP适配器） |
MP-80A |
|
P5000i 数字显微镜套件，附有 7 个检查适配器 |
ESDFSCOPE5KI |
|
内置 WiFi |
E10WIFI |
|
内置蓝牙 |
E10BLUE |
|
外置 WiFi USB 软件狗 |
E60EWIFI |
|
外置蓝牙 USB 软件狗 |
E60EBLUE |
|
FTTA-SLM |
ESMARTFTTA-100 |
|
FTTH-SLM |
ESMARTFTTH-100 |
|
SLM |
ESMARTLINK-100 |
|
CABLE-SLM |
ESMARTCABL-100 |
|
SmartAccess Anywhere |
SAA-100-L2 |
* 仅随 SC OTDR 连接器适配器 （EUSCADS） 提供。 |
