【技术分享】藤仓88R系列带状熔接机更换V型槽的方法
藤仓88R系列带状光纤熔接机，就是配备有一套便于更换V型槽的系统，方便客户快速地安装和拆卸V型槽。
以前的带状光纤几乎都是250um的涂覆层，因此其光纤之间的间隔也是250um。但是伴随着光缆内光纤密度的增加，越来越多的光缆采用了涂覆层是200um的光纤，其光纤之间的间隔为200um。
88R带状光纤熔接机能够根据所要熔接的光纤类型，在200um间隔和250um间隔的V型槽之间切换，来应对不同类型以及组合的带状光纤。
今天我们就来介绍一下88R带状熔接机更换V型槽的方法。一起来看一下吧。
● 更换V型槽的原因
1. 便于保养。

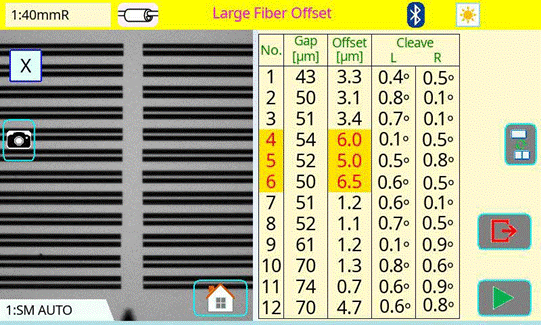

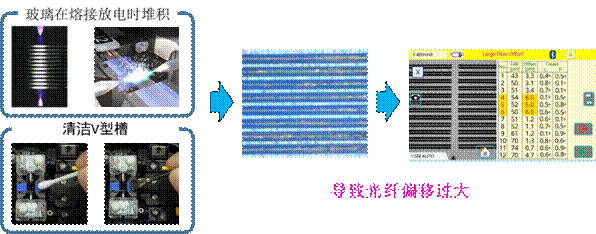

由于熔接放电时融化的玻璃容易附着在V型槽或电极棒上，虽然每次附着量是很微量的，但是长时间使用所附着的玻璃，有时容易引起光纤的偏移，而影响熔接损耗。这些附着上的玻璃，用棉棒或毛刷很难去除。
2. 方便对应不同间隔的带状光纤。

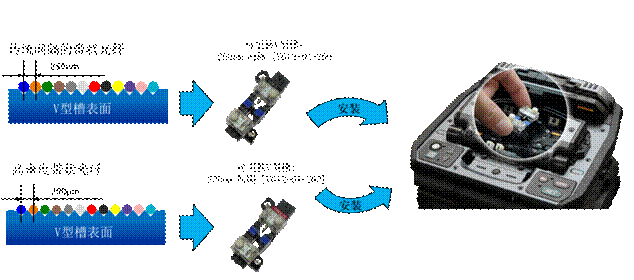

近年来随着光缆的高密度化发展，200μm间隔的带状光纤已经登场。因为88R可以进行V型槽交换，可以现场更换对应200um间隔的V型槽【VG12-01-200】和对应250μm间隔的V型槽【VG12-01-250】。
●更换V型槽的频率
推荐更换频率：在下述情况发生时进行更换
1. 需要保养时：
当清洁V型槽后也发生故障警报时
2. 需要对应不同间隔的带状光纤时：
当需要熔接与现在所安装的V型槽不同光纤间距的光纤时

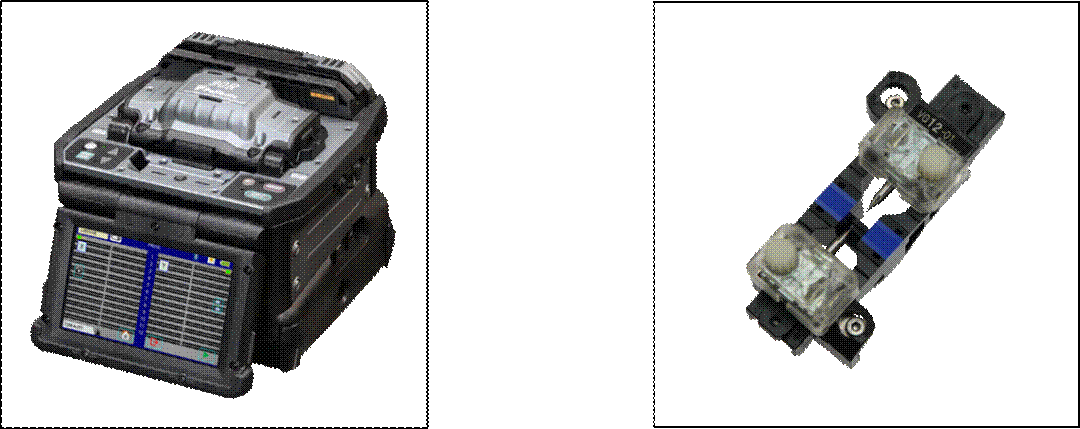

更换用V型槽
光纤间隔250µm用
VG12-01-250
更换用V型槽
光纤间隔200µm用
VG12-01-200

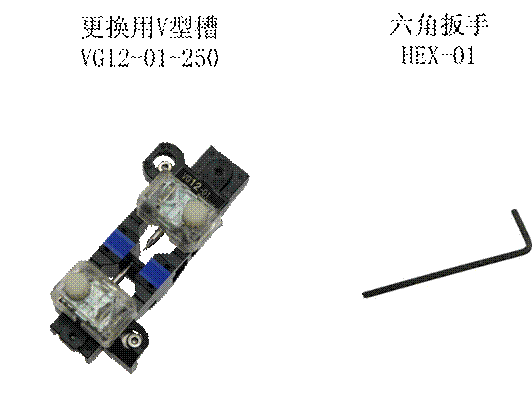

● 所需要的配件/工具
● 更换步骤

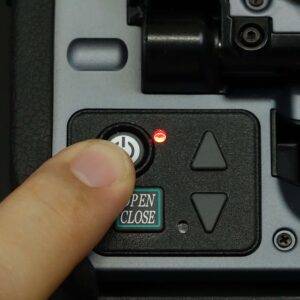

1. 将熔接机的电源关闭。

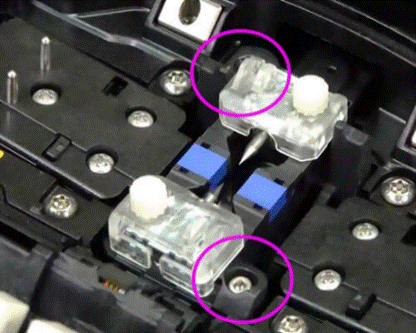

2. 拆下V型槽，方法如下。

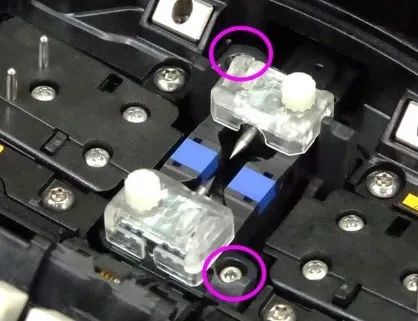

拆下2处固定螺丝

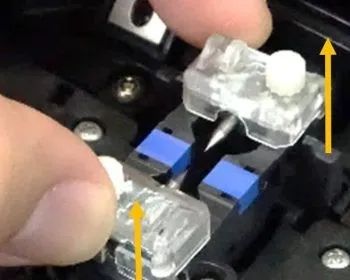

向上拔起

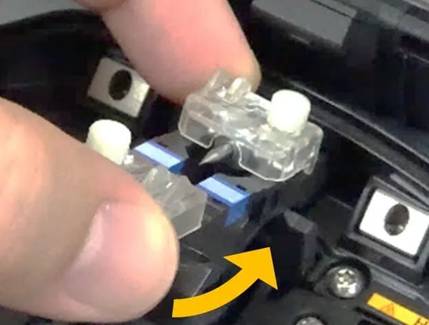

斜着拉出

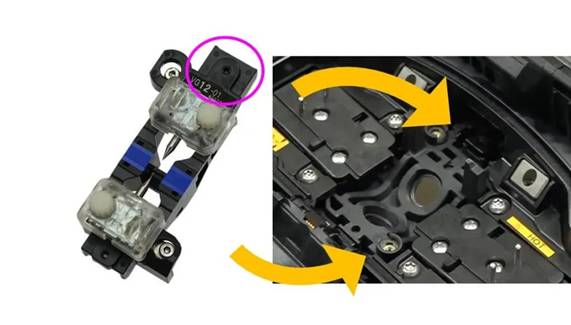

3. 确认安装的朝向。粘贴有型号标签的突起侧安装在加热器侧。
4. 安装新V型槽，方法如下。
向里插入
向下放下
固定两处螺丝
，时长00:56
拆下和安装V型槽操作视频
5.安装后的调试。

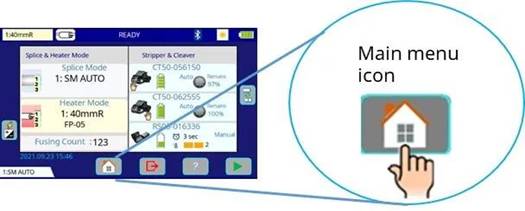

请在熔接机的维修菜单中初始化计数。

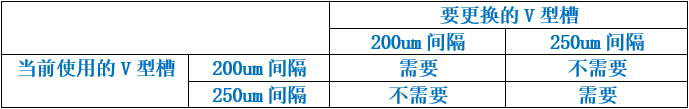

（对应每个V型槽，熔接机会保存放电次数，更换间隔不同的V型槽时不需要初始化)
· 更换间隔不同的V型槽时：不需要放电计数的初始化
· 更换间隔相同的V型槽时：需要进行放电计数的初始化
以上就是88R的V型槽更换方法，你学会了吗？需要的时候请按照上述方法试一下吧
|
