日本藤仓38S系列光纤熔接机使用注意事项
更新时间:2020-08-21

关于38S系列熔接机的估算损耗



光纤纤芯的轴向偏移是产生损耗的重要的一个因素。

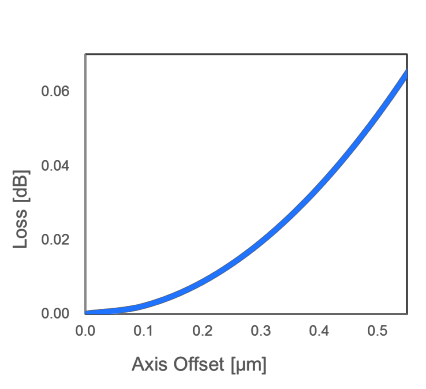

藤仓熔接机的熔接损耗估算是基于D.Marcuse对于轴向偏移所带来损耗的研究成果。如下图所示,在标准单模光纤的情况下,如果存在0.2µm的轴向偏移的话就会发生0.01dB的损耗,如果存在0.4µm的轴向偏移的话,就会发生0.03dB的损耗。

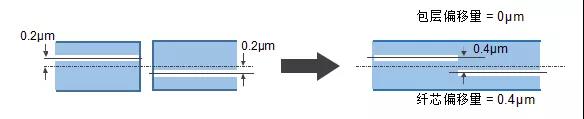

如果我们使用存在0.2µm偏芯的光纤,通过包层对准的熔接机进行熔接的话,如下图所示,左右两边的光纤相对翻转180度可以产生最大的相对偏芯,也就是在熔接之后的状态下最大可以达到0.4µm的轴向偏移。








这种情况下,


38S系列熔接机会显示0.03dB的估算损耗,因为其具有WSI(放电图像判别纤芯位置)功能。


27S系列或者21S系列熔接机会显示0.00dB的估算损耗,因为是基于包层位置进行估算。


有的客户可能认为27S系列或者21S系列熔接机的损耗要优于38S系列熔接机,其实这是一种误解。

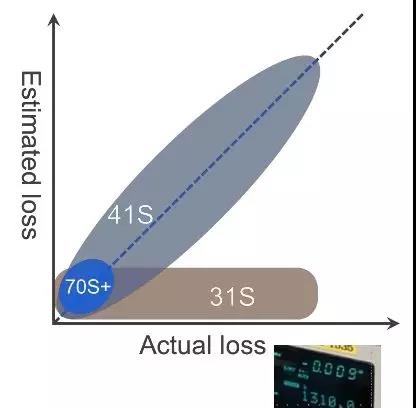

相反的,38S系列熔接机更加完善,因为如下图所示,其对熔接损耗的估算更为准确。


为了避免某些客户的误解,我们可以通过改变熔接模式内,损耗估算方式的设定来解决,将其更改为(包层+放电图像),在熔接完成之后,针对包层和轴向偏移的两种估算结果都会显示出来。

当然也可以更改为和27S系列或者21S系列相同的,仅使用包层估算的方式。






关于影响38S系列熔接机估算损耗精度的因素

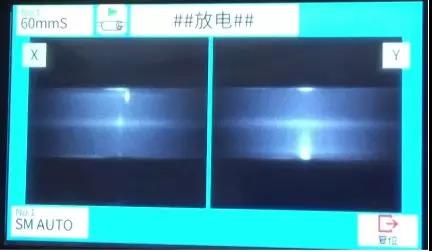

38S系列熔接机可以通过放电的图像来判断光纤纤芯的位置,也就是WSI功能,如下图所示在放电的过程中,光纤纤芯周边的亮度和包层有所不同。



熔接机可以通过此时的图像分析来判别左右两侧光纤,所产生的轴向偏移,从而计算估算的损耗。

因此,38S系列熔接机损耗的估算方式要优于普通的包层对准的4马达熔接机,其精度也更高。



但是,在实际施工的过程中,操作人员在前处理(光纤的清洁,光纤的切割)过程中的一些失误,可能会影响到WSI功能通过放电图像来判断损耗的精度。









异常情况之一:光纤没有清洁干净

鉴于我们实际的工作环境以及操作人员的习惯,有时候光纤的清洁往往会被忽视,

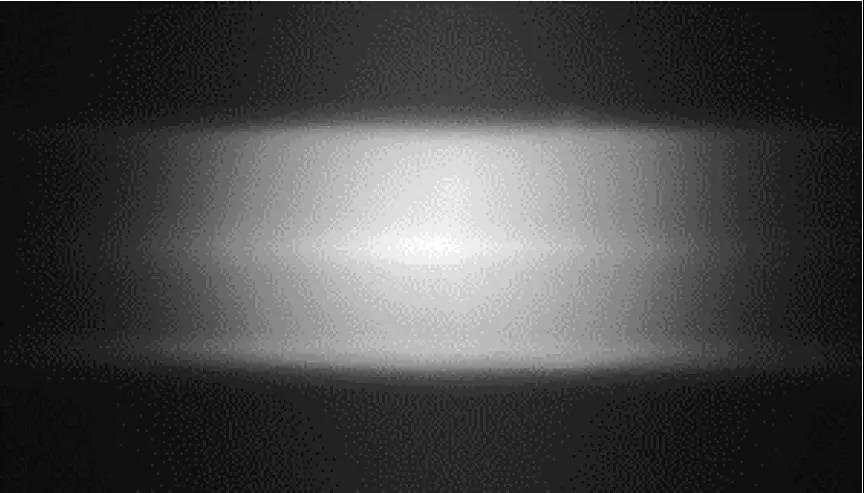

如下图所示,放电的时候会产生很多的异常亮点,也就是大灰尘燃烧。




这样就会影像估算的精度,最后的估算结果可能会很高,但是我们认为在发生这样大灰尘燃烧的情况下,即使损耗没有超标,但是光纤的强度可能已经受到了损伤,在保证质量的前提上,需要重新熔接。





异常情况之二:切割质量异常

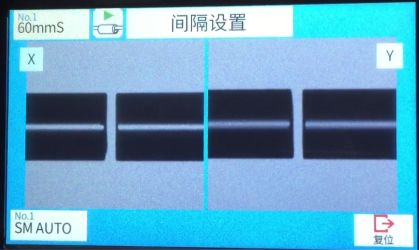

光纤的切割质量异常包括角度过大以及端面不良,熔接机在放电之前会对切割质量进行检测,但是有时候一些不明显或者是没有达到报警限值的不良,会通过从而进行放电,但是在放电的过程中,不良的位置同样会产生亮点,从而影响估算损耗的精度,当然这种情况下,熔接损耗即使没有所显示的那样高,也一定存在异常,我们认为同样需要重新熔接。
