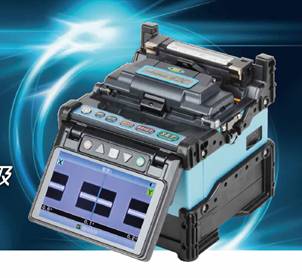

光纤熔接机熔接过程
更新时间:2017-06-06

   光纤在人们日常生活中无处不在,而光纤熔接是光纤传输系统中工程量最大、技术要求最复杂的重要工序,其质量好坏直接影响光纤线路的传输质量和可靠性,不管是使用藤仓熔接机,住友熔接机,还是古河熔接机,四十一所熔接机、吉隆熔接机、一诺熔接机、迪威普熔接机。那么到底应该如何熔接光缆呢?

       光缆的熔接过程

       第一步,开剥光缆,并将光缆固定到接续盒内。在固定多束管层式光缆时由于要分层盘纤,各束管应依序放置,以免缠绞。将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。否则,有可能造成光缆打滚纤芯。注意不要伤到管束,开剥长度取取1米左右,用卫生纸将油膏擦拭干净。

       第二步,将光纤穿过热缩管。将不同管束、不同颜色的光纤分开,穿过热缩套管。剥去涂抹层的光缆很脆弱使用热缩套管,可以保护光纤接头。

       第三步,打开熔接机电源,选择合适的熔接方式。光纤熔接机的供电电源有直流和交流两种,要根据供电电流的种类来合理开关。每次使用熔接机前,应使熔接机在熔接环境中放置至少15分钟。根据光纤类型设置熔接参数、预放电时间、时间及主放电时间、主放电时间等。如没有特殊情况,一般选择用自动熔接程序。在使用中和使用后要及时去除熔接机中的粉尘和光纤碎末。

       第四步,制作光纤端面。光纤端面制作的好坏将直接影响接续质量,所以在熔接前一定要做好合格的端面。

       第五步,裸纤的清洁 。将棉花撕成面平整的小块,粘少许酒精,夹住已经剥覆的光纤,顺光纤轴向擦拭,用力要适度,每次要使用棉花的不同部位和层面,这样即可以提高棉花利用率。

       第六步,裸纤的切割。首先清洁切刀和调整切刀位置,切刀的摆放要平稳,切割时,动作要自然,平稳,勿重,勿轻。避免断纤、斜角、毛刺及裂痕等不良端面产生。

       第七步,放置光纤。将光纤放在光纤熔接机的V形槽中,小心压上光纤压板和光纤夹具,要根据光纤切割长度设置光纤在压板中的位置,关上防风罩,按熔接键就可以自动完成熔接,在光纤熔接机显示屏上会显示估算的损耗值。

       第八步,移出光纤用熔接机加热炉热缩热缩套管。

       第九步,盘纤并固定。科学的盘纤方法可以使光纤布局合理、附加损耗小,经得住时间和恶劣环境得考验,可以避免因积压造成得断纤现象。在盘纤时,盘纤得半径越大,弧度越大整个线路的损耗就越小。所以,一定要保持一定半径,使激光在纤芯中传输时,避免产生一些不必要的损耗。

       第十步,密封接续盒。野外接续盒一定要密封好。如果,接续盒进水,由于光纤以及光纤熔接点长期浸泡在水中,可能会导致光纤衰减增大。
